A engenharia
que faz
voar.

Conheça as aeronaves que marcaram a aviação, compare suas características e descubra os motores por trás de cada família. Imagens, infográficos e fichas técnicas para explorar em detalhe.

Comparar aeronaves Conhecer os motores
Aeronaves
23
Fabricantes
07
Categorias
14
Com aplicação em carga
09
Engenharia em movimento

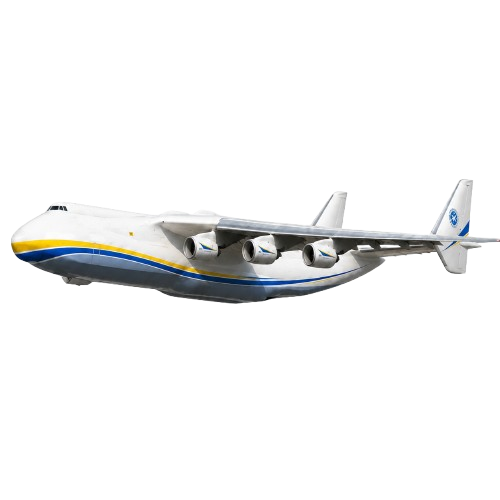

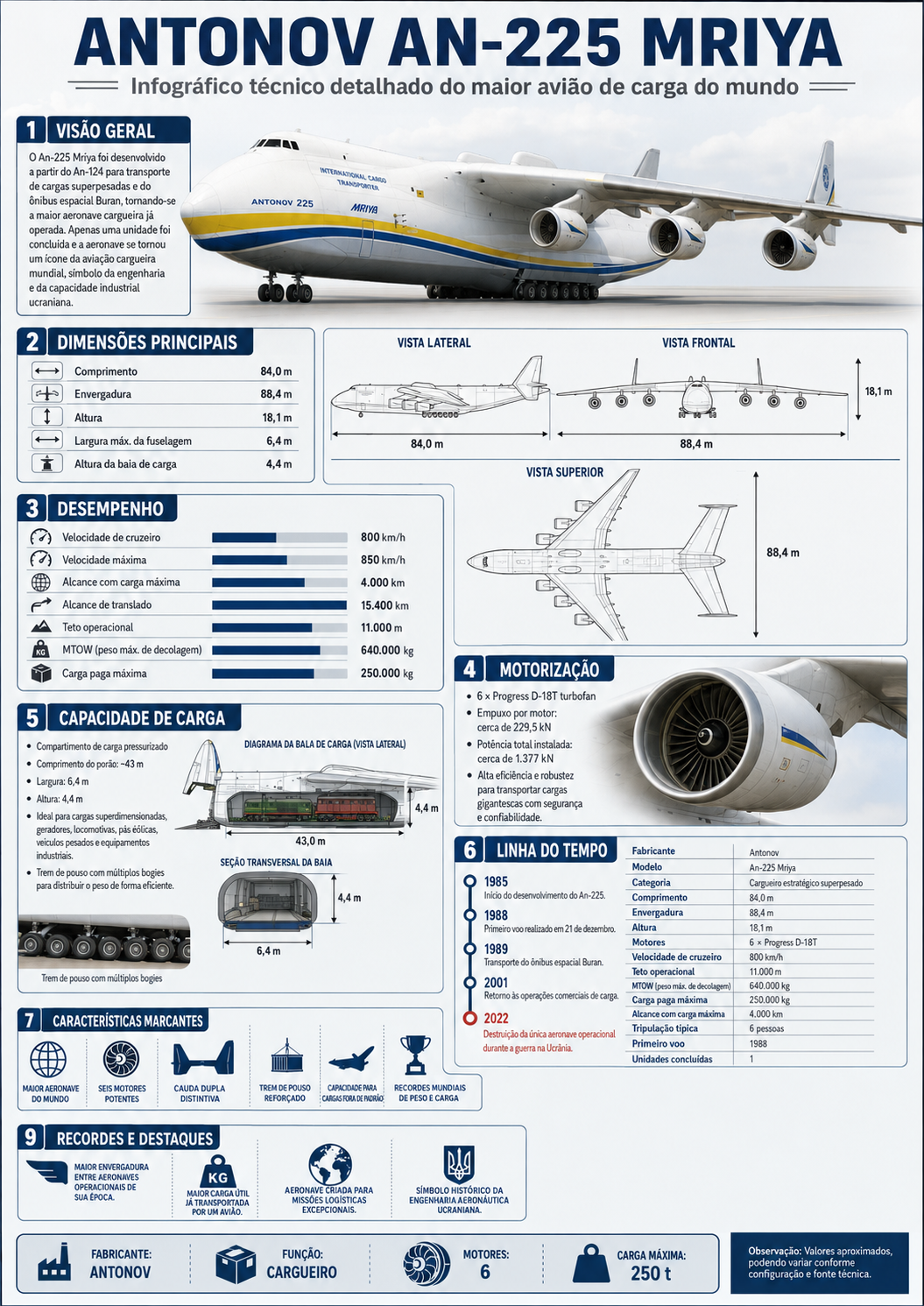

Antonov An-225 Mriya

3DEm exposição
Antonov An-225Seis motores
Carga superpesada
Pronto para reproduzir
Vista tridimensionalReprodução contínua · sem áudio
  • 6 motores
  • 250 t carga
  • 88,4 m envergadura
Abrir infográfico
Laboratório visual / Comparativo completo

A dimensão de cada gigante.

Do jato executivo ao Mriya. Compare o porte, a carga útil e os motores de todas as aeronaves da coleção, com uma versão de referência por família.

23+ 1entradas da coleção
+ SR-71 do painel de motores
Dois projetos. A mesma escala.Vista superior · metros
A / 35,80 mB / 88,40 m10 m
Silhuetas esquemáticas. Comprimento e envergadura na mesma escala; detalhes do desenho são ilustrativos.
Compare os númerosAB
Comprimento37,57 m84,00 m
Envergadura35,80 m88,40 m
Carga útil¹≈ 20 t250 t
Motores26

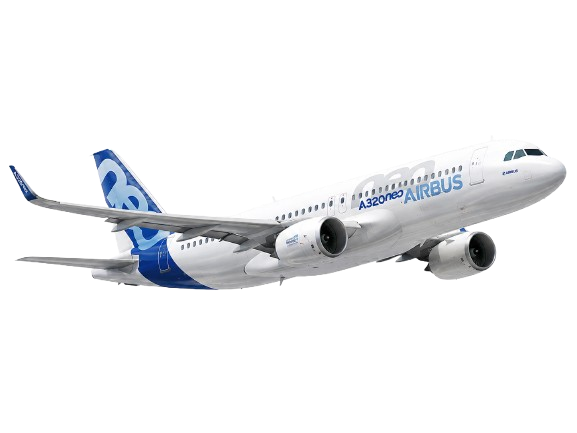

An-225 · configuração histórica tem 2,24× o comprimento de A320-200 · Sharklets.

¹ Carga na configuração de referência. ≈ indica valor aproximado. Consulte as notas de cada modelo abaixo.

Panorama da coleção · Perfis fotográficos

Todas as aeronaves,
lado a lado.

Fotografias reais. Um mesmo metro em cada perfil. Compare o comprimento das 24 referências em uma única imagem, do maior ao menor.

24aeronaves
uma só escala
Nariz à cauda · comprimento em metros
100%Abrir imagem
Comparativo fotográfico com as 23 entradas da coleção e o SR-71, ordenados por comprimento. Cada perfil usa a mesma escala do nariz à cauda, com identificação da variante, comprimento, envergadura, carga útil e quantidade de motores. Medidas e fontes também disponíveis nas fichas abaixo.
Leia da esquerda para a direita, de cima para baixo. Use + para ampliar os detalhes.Baixar imagem SVG
01 / A mesma régua

O comprimento publicado de cada variante define o tamanho do perfil. Uma aeronave de 80 m aparece com o dobro do comprimento de uma de 40 m.

02 / Imagens reais

Fotografias de vista lateral, com recorte para destacar cada aeronave. Perspectiva, asas e altura aparente não representam uma projeção técnica.

03 / Fontes à vista

Autoria e origem acompanham os perfis no SVG. Nas fichas abaixo, consulte as configurações de referência e as fontes de cada medida.

Consultar medidas, configurações e fontes24 fichas técnicas
Consulta detalhada

Os números de cada aeronave.

As barras usam escalas fixas. Nos aviões de passageiros, carga útil inclui pessoas, bagagens e mercadorias.

24 de 24 referências Comprimento / 84 m Envergadura / 88,4 m Carga útil / 250 t
Cargueiro

Antonov An-225 Mriya

An-225 · configuração histórica

84,00 m
88,40 m
250 t
Motores6 motores
Configuração e fontes

Capacidade máxima histórica de 250 t publicada pela Antonov. A comparação descreve o projeto e não indica disponibilidade atual de uma aeronave operacional.

Passageiros

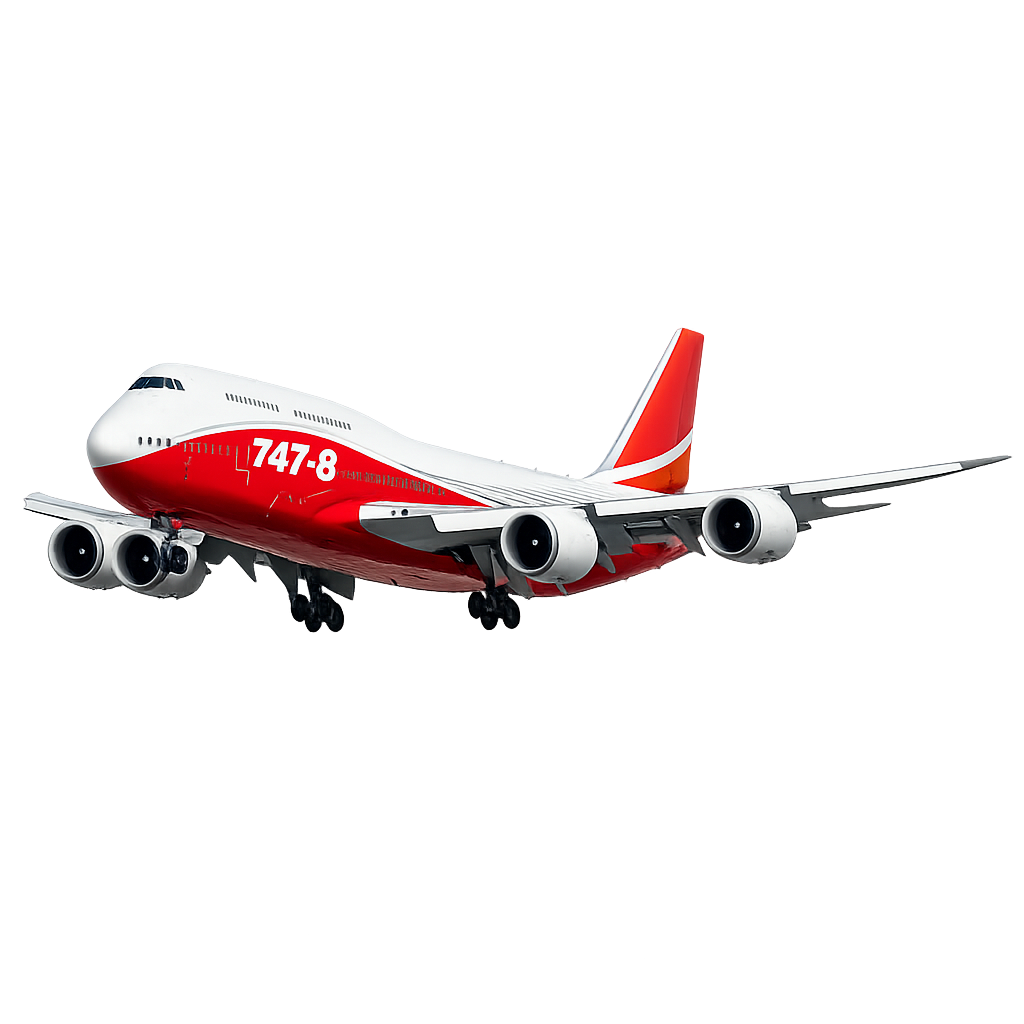

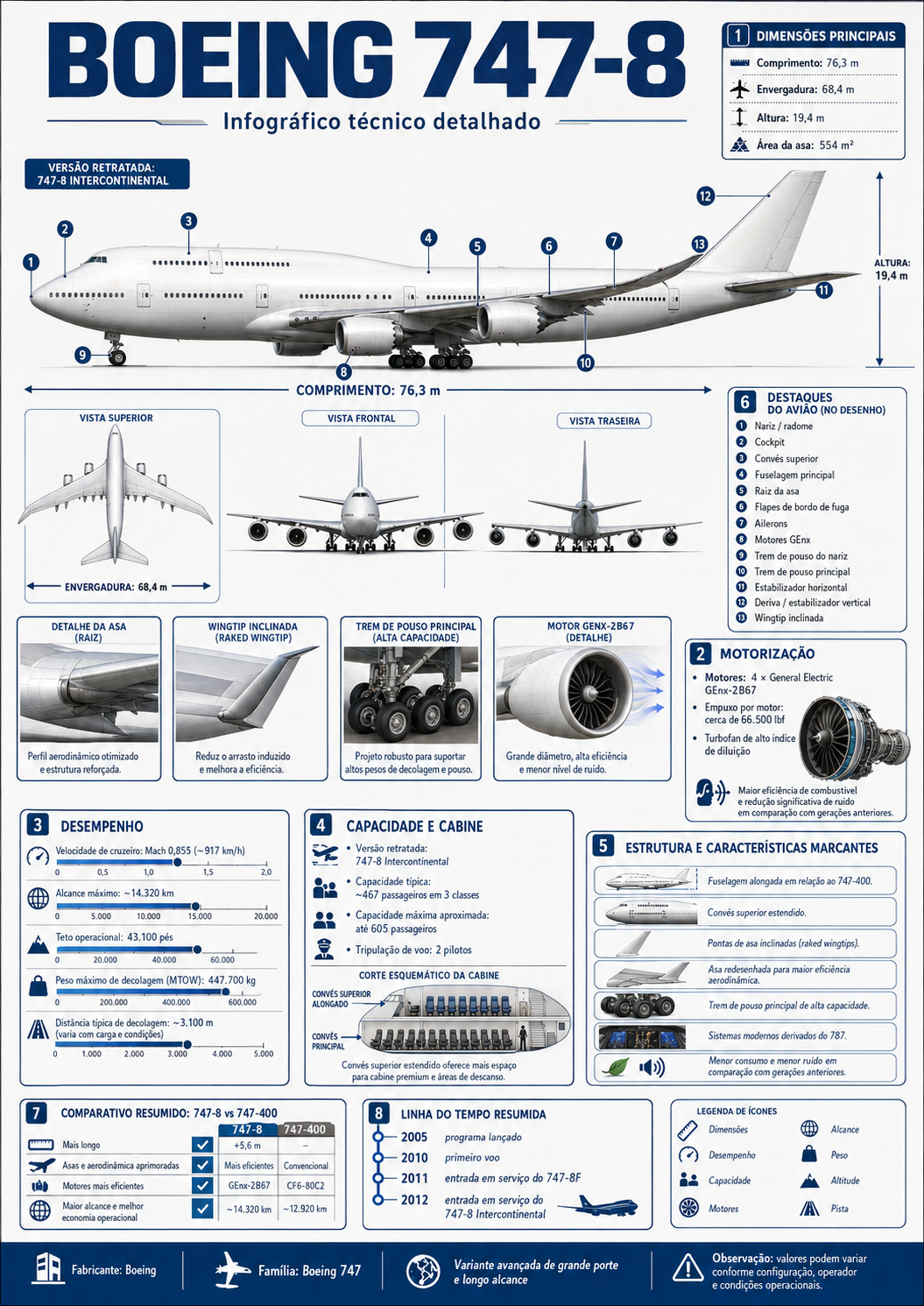

Boeing 747-8

747-8 Intercontinental

76,25 m
68,40 m
76,07 t
Motores4 motores
Configuração e fontes

Carga estrutural máxima publicada na tabela 2.1.2 do manual Boeing, revisão E. Referência Intercontinental de passageiros; o 747-8F tem outra capacidade.

Passageiros

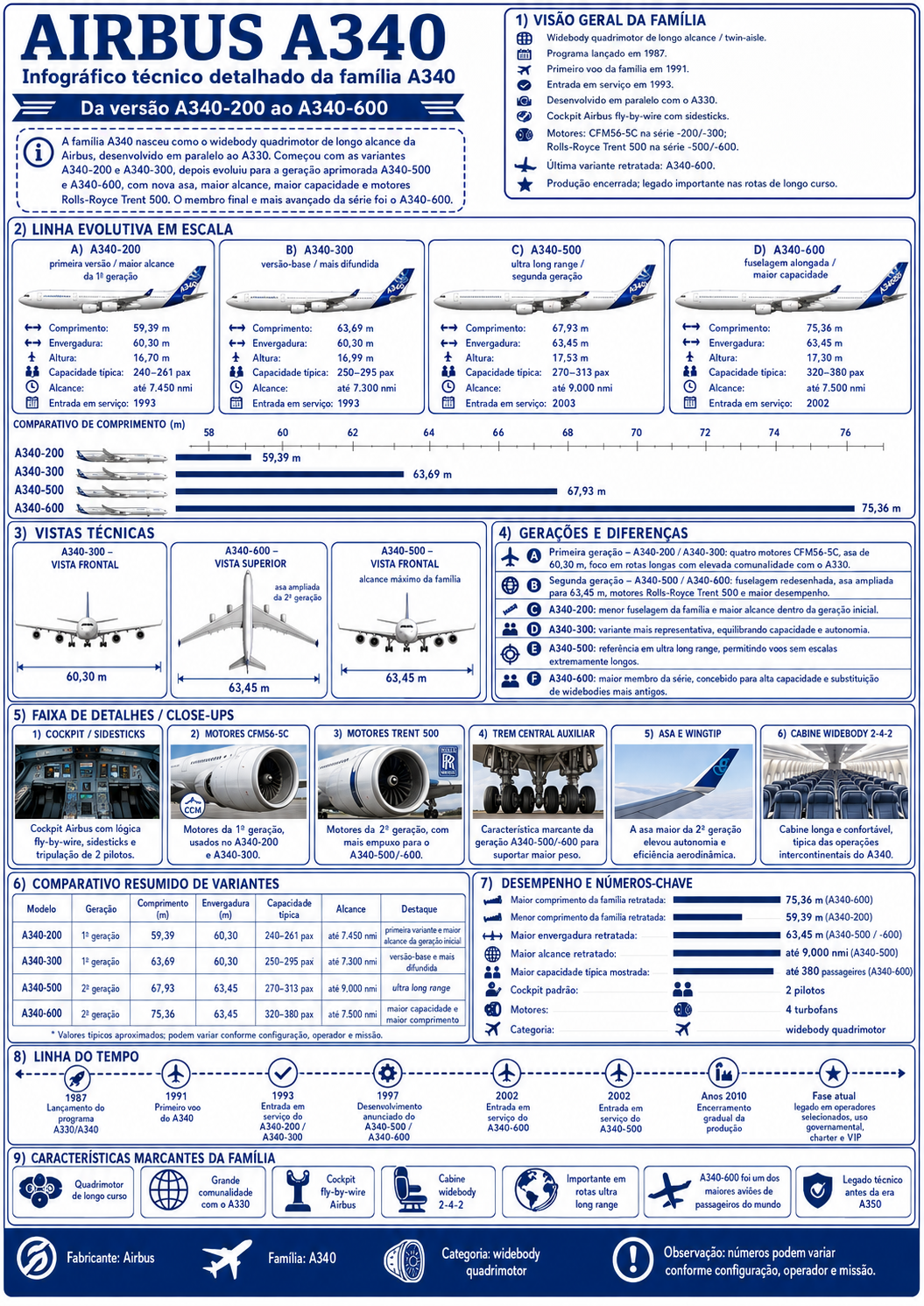

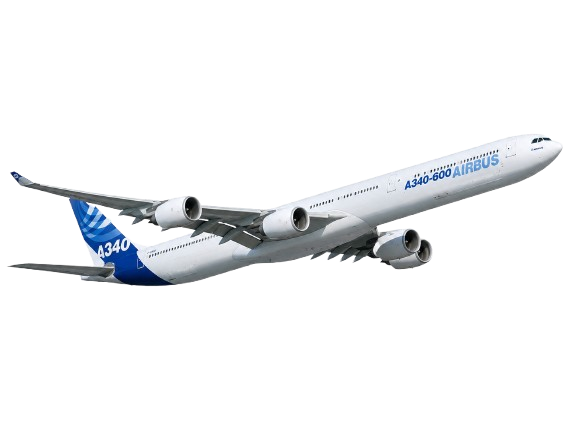

Airbus A340

A340-600

75,36 m
63,45 m
≈ 66 t
Motores4 motores
Configuração e fontes

A versão mais longa da família é a referência. Carga arredondada do limite superior no gráfico de carga × alcance do A340-600.

Passageiros

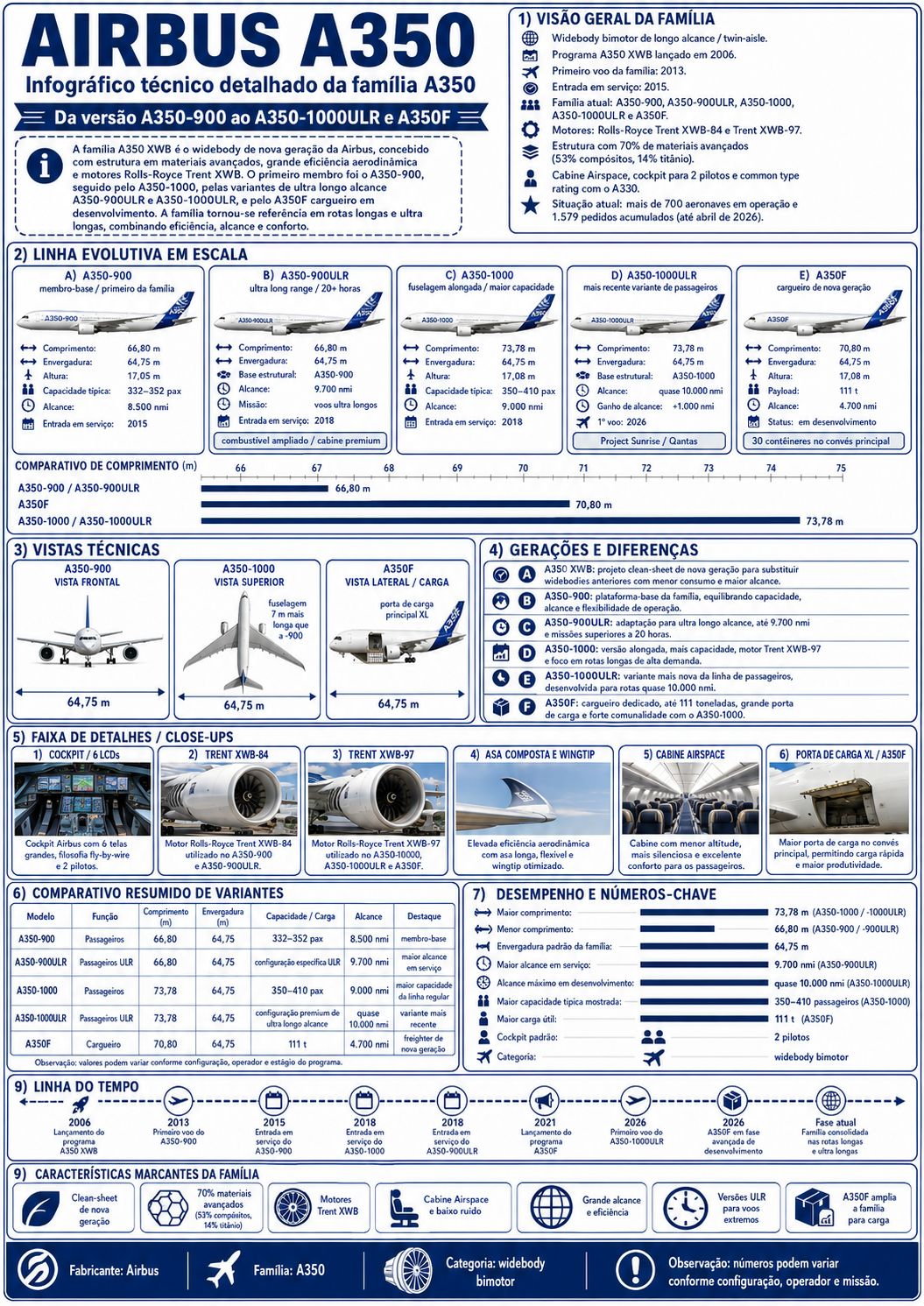

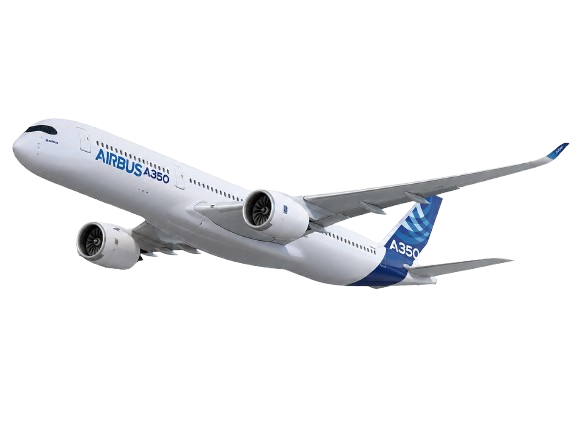

Airbus A350

A350-1000 · MTOW 316 t

73,79 m
64,75 m
≈ 67 t
Motores2 motores
Configuração e fontes

Carga aproximada do gráfico do A350-1000 com MTOW de 316 t, seção 3-2-0. Outras opções de peso têm limites diferentes.

Passageiros

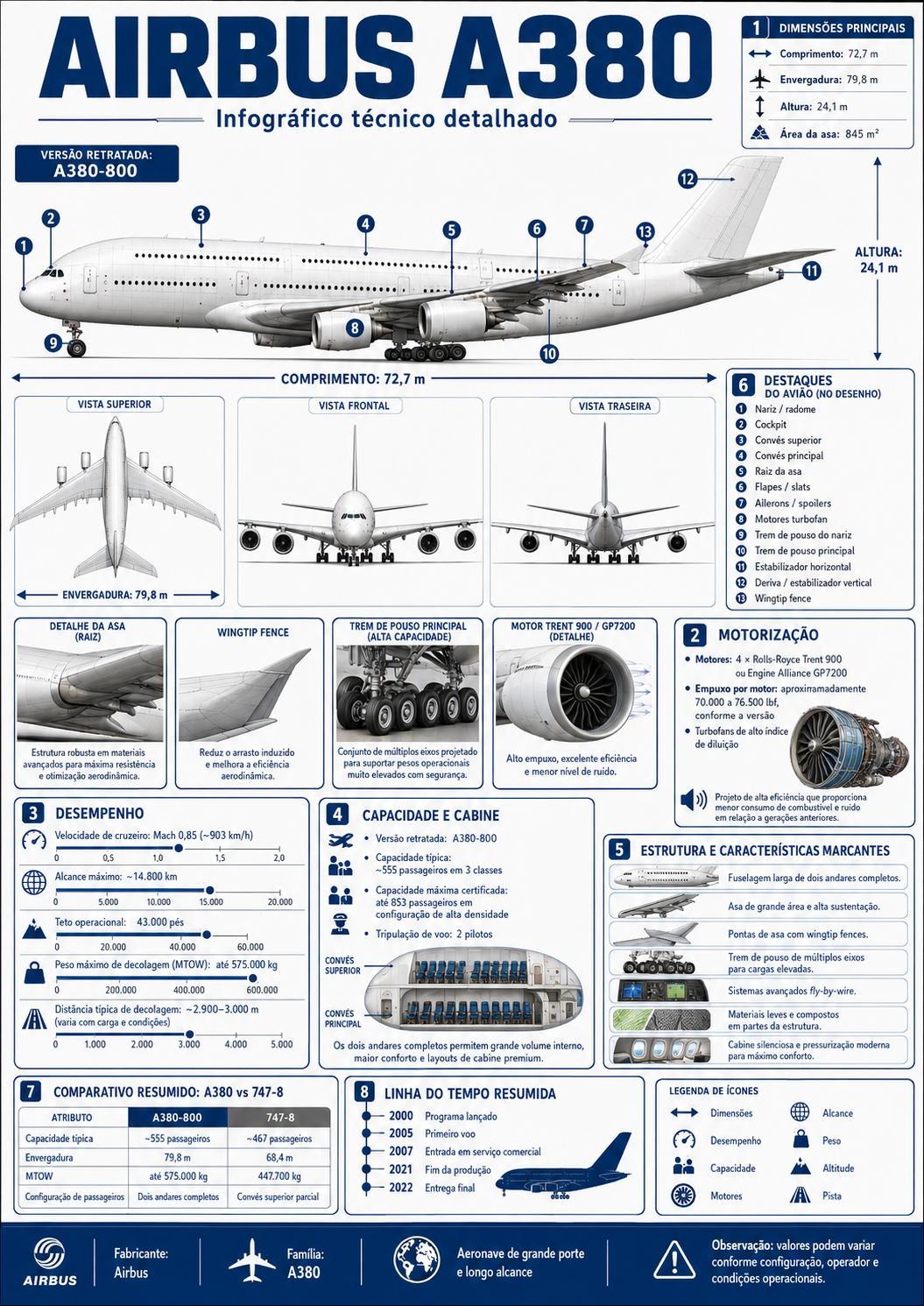

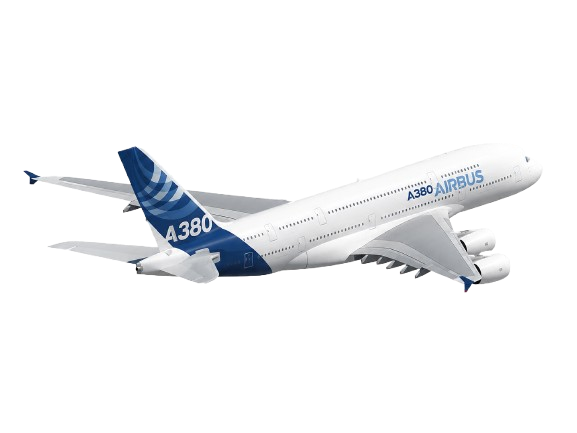

Airbus A380

A380-800

72,72 m
79,75 m
≈ 84 t
Motores4 motores
Configuração e fontes

Carga aproximada, arredondada a partir do gráfico de carga × alcance. Inclui passageiros, bagagens e carga; não se trata de uma versão cargueira.

Passageiros

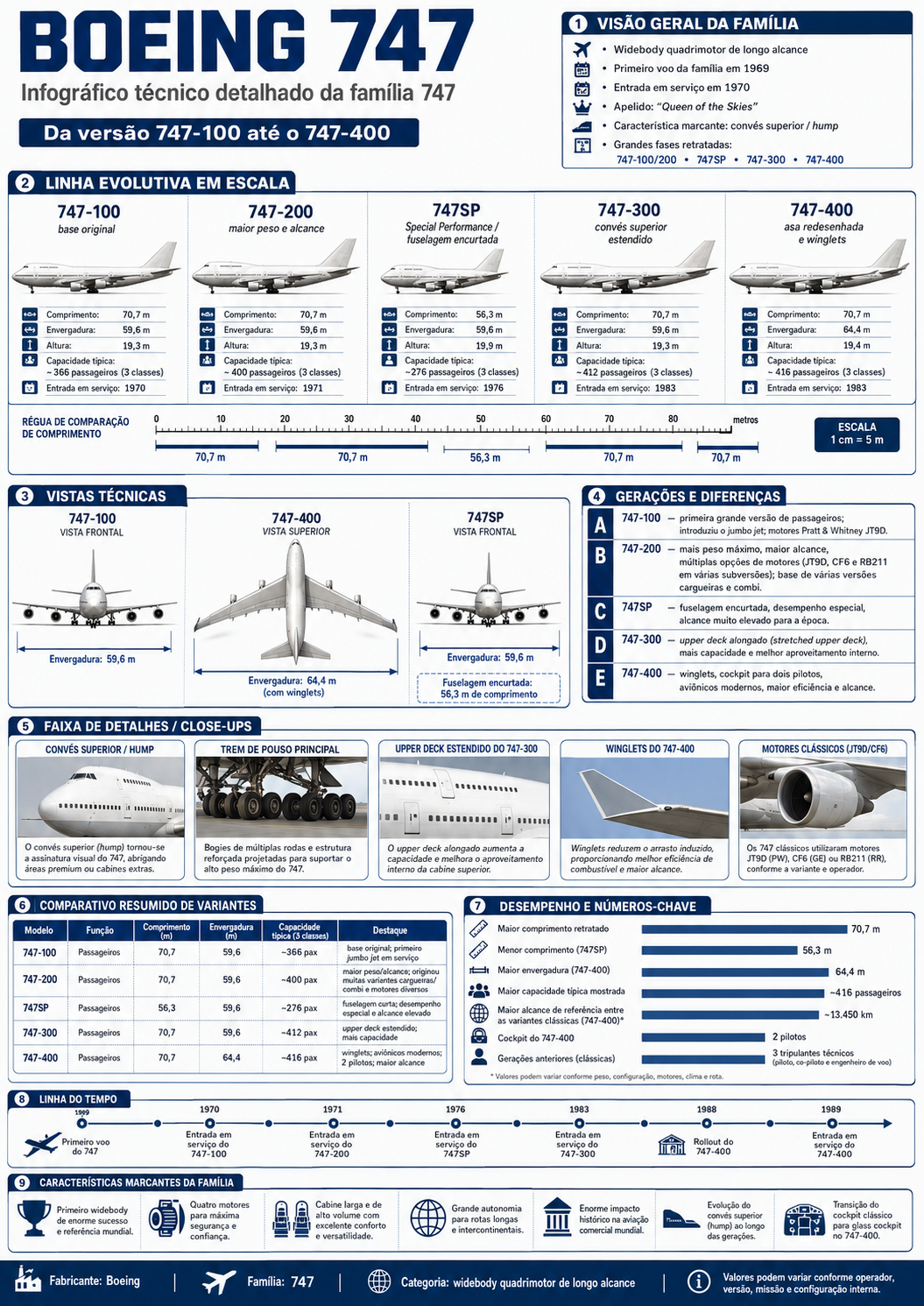

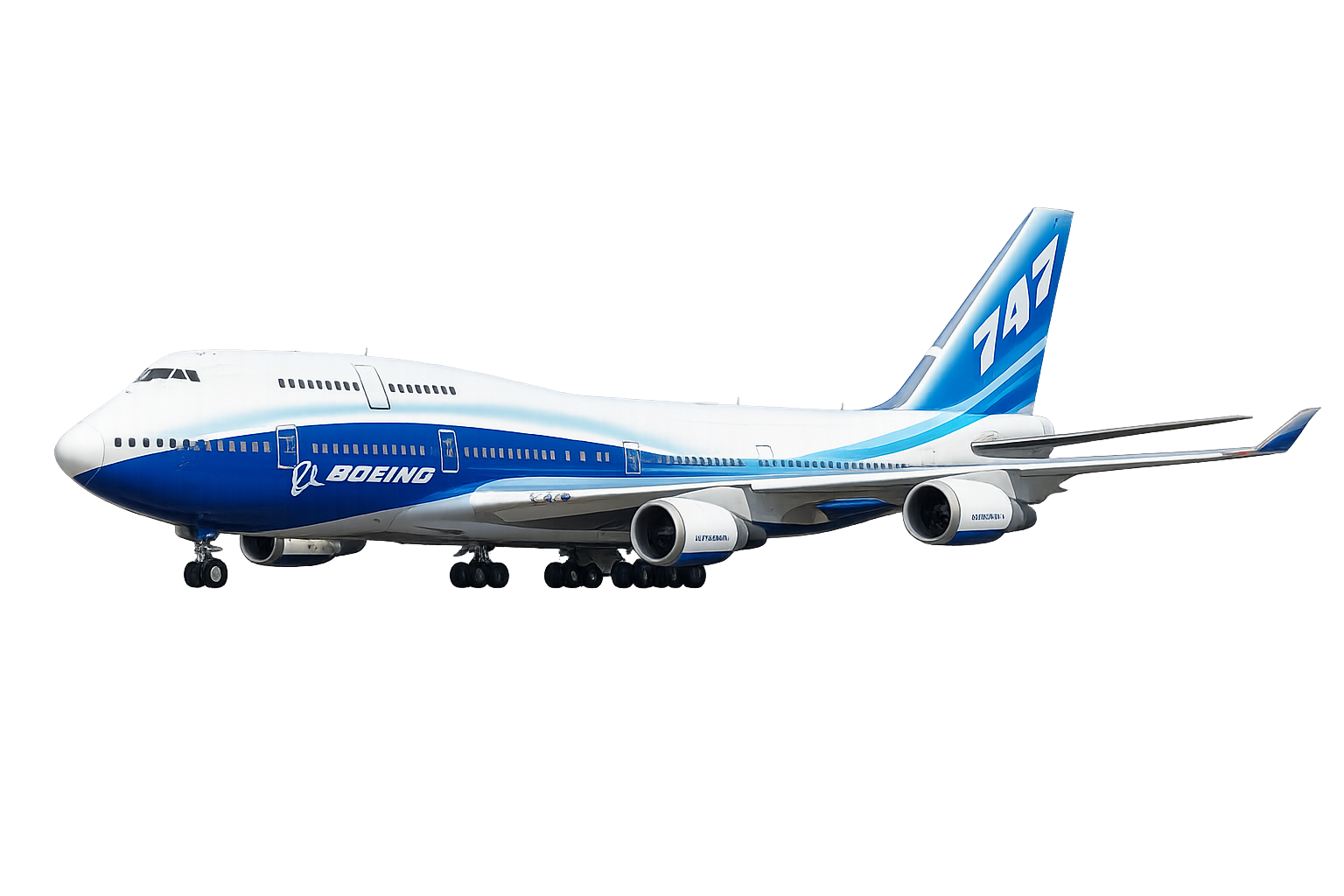

Boeing 747

747-400 · passageiros / GE

70,67 m
64,44 m
67,32 t
Motores4 motores
Configuração e fontes

747-400 com motores GE, MTOW de 396.893 kg e MZFW de 246.073 kg. Referência de passageiros, separada dos dois 747 específicos abaixo.

Cargueiro

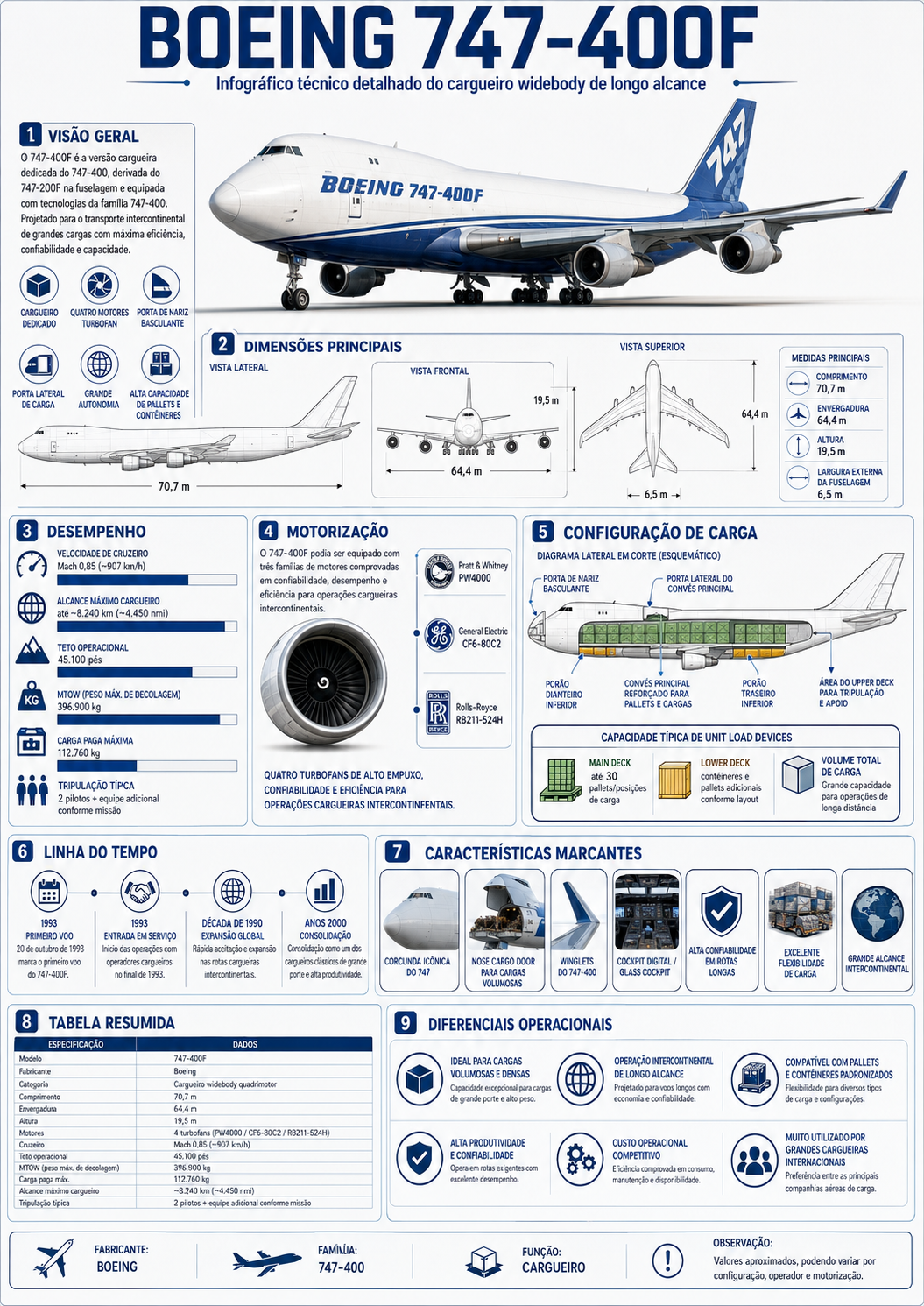

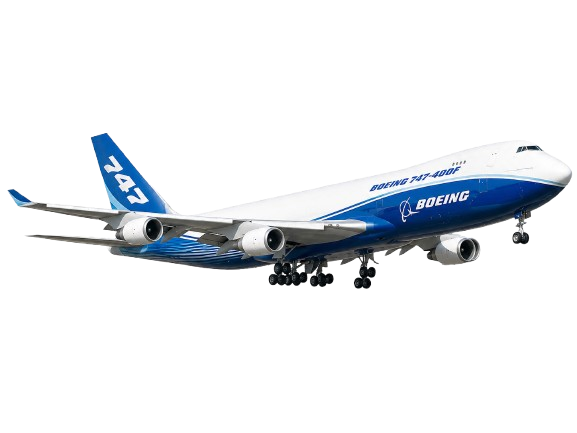

Boeing 747-400F

747-400F · GE / MZFW padrão

70,67 m
64,44 m
111,6 t
Motores4 motores
Configuração e fontes

Carga estrutural na configuração GE com MZFW de 276.691 kg. Opções de peso máximo sem combustível mais alto permitem mais carga; não são a referência desta linha.

Passageiros

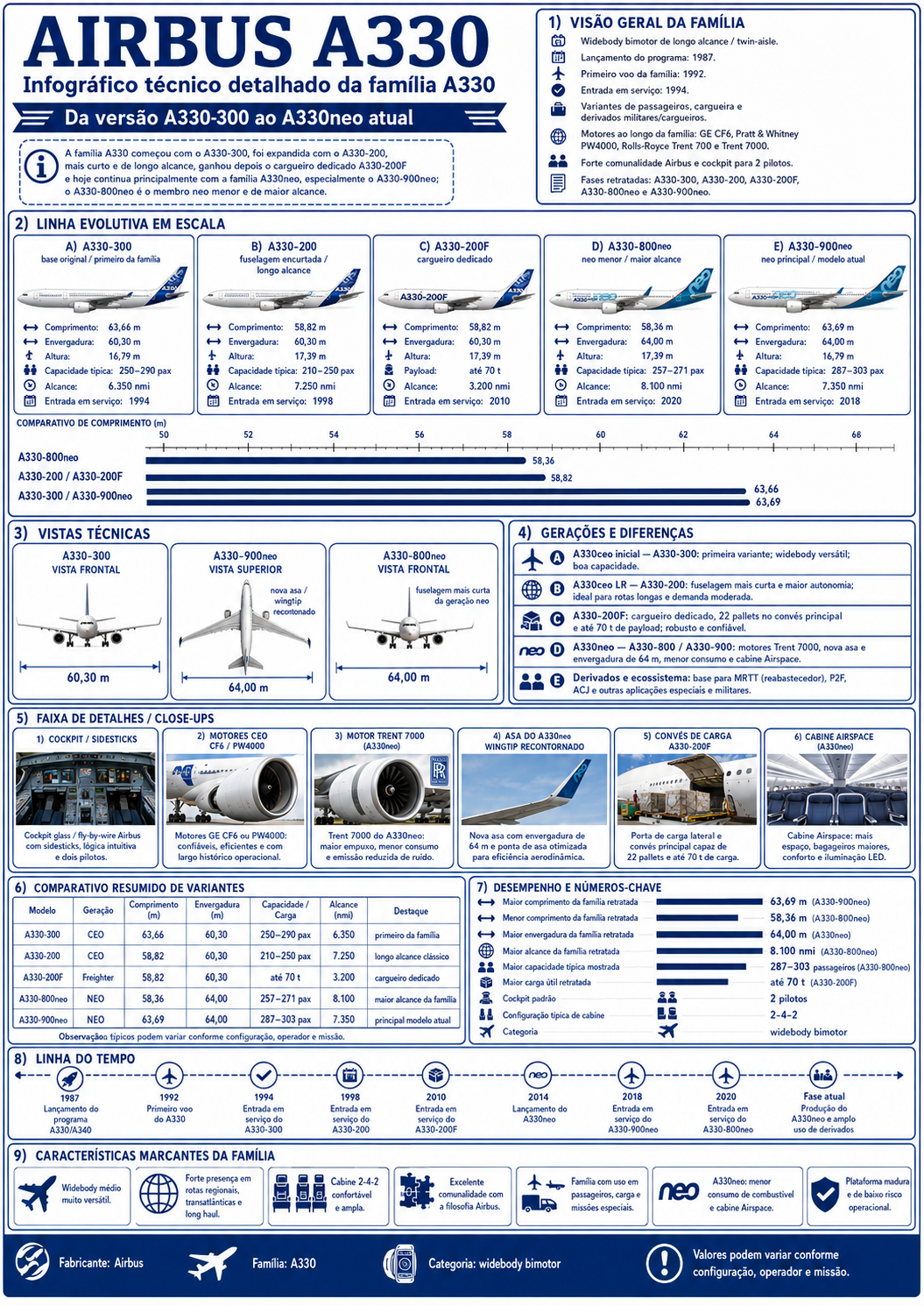

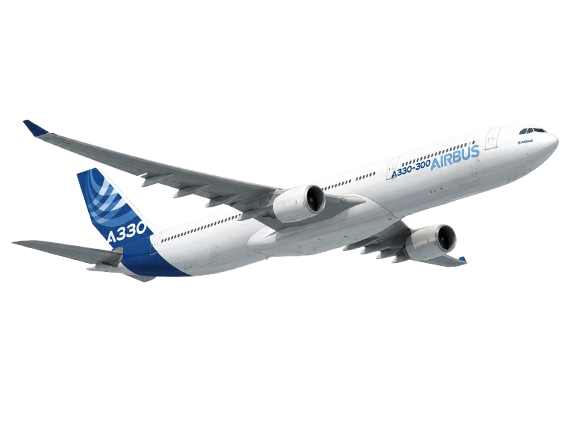

Airbus A330

A330-300 · passageiros

63,66 m
60,30 m
≈ 45 t
Motores2 motores
Configuração e fontes

Leitura arredondada do gráfico de carga × alcance: A330-300, motores RR 700, MTOW de 242 t e MZFW de 175 t. Não é a versão neo.

Cargueiro

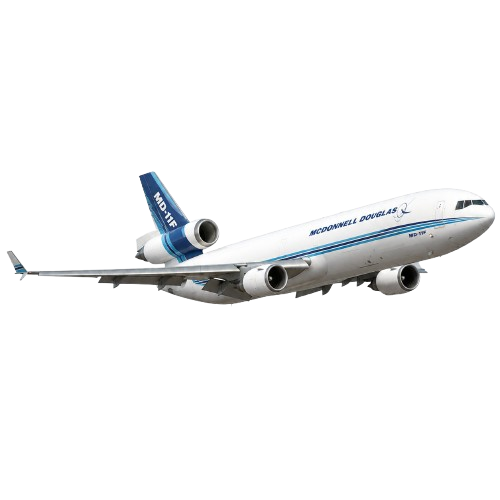

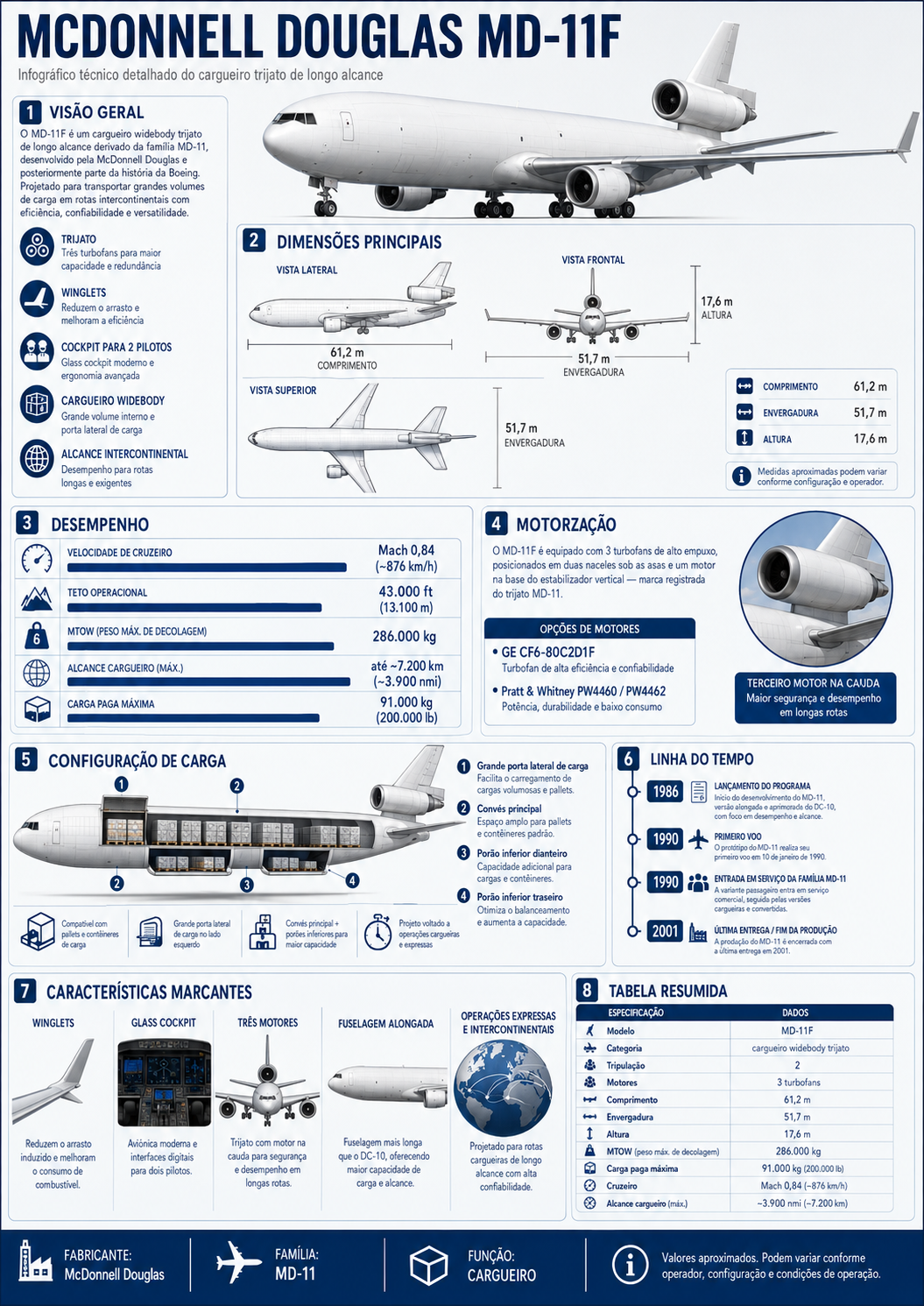

McDonnell Douglas MD-11F

MD-11F · motores GE

61,60 m
51,97 m
91,96 t
Motores3 motores
Configuração e fontes

Carga útil estrutural da configuração cargueira com motores GE, publicada na tabela do manual. A versão com motores PW apresenta um valor diferente.

Cargueiro

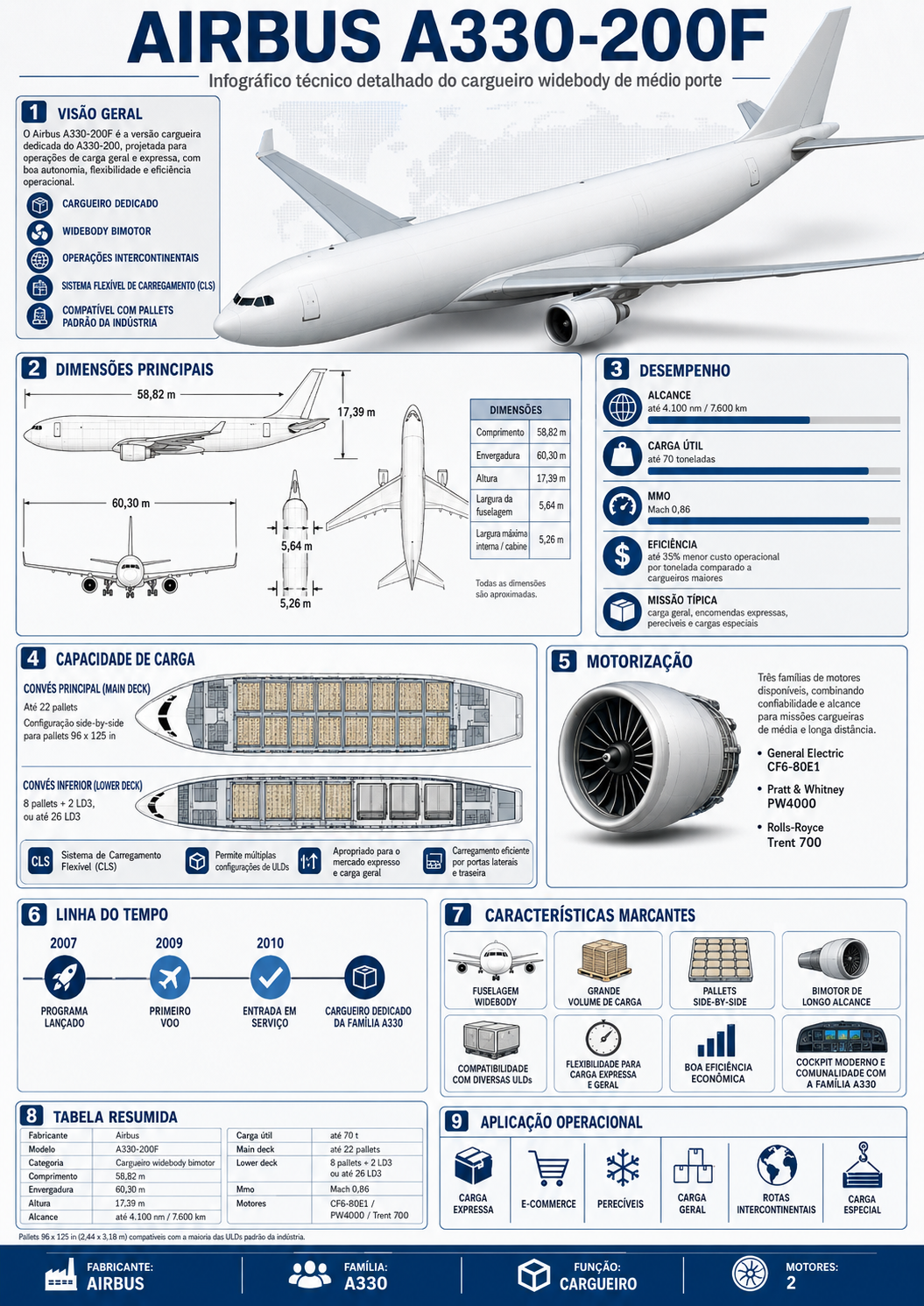

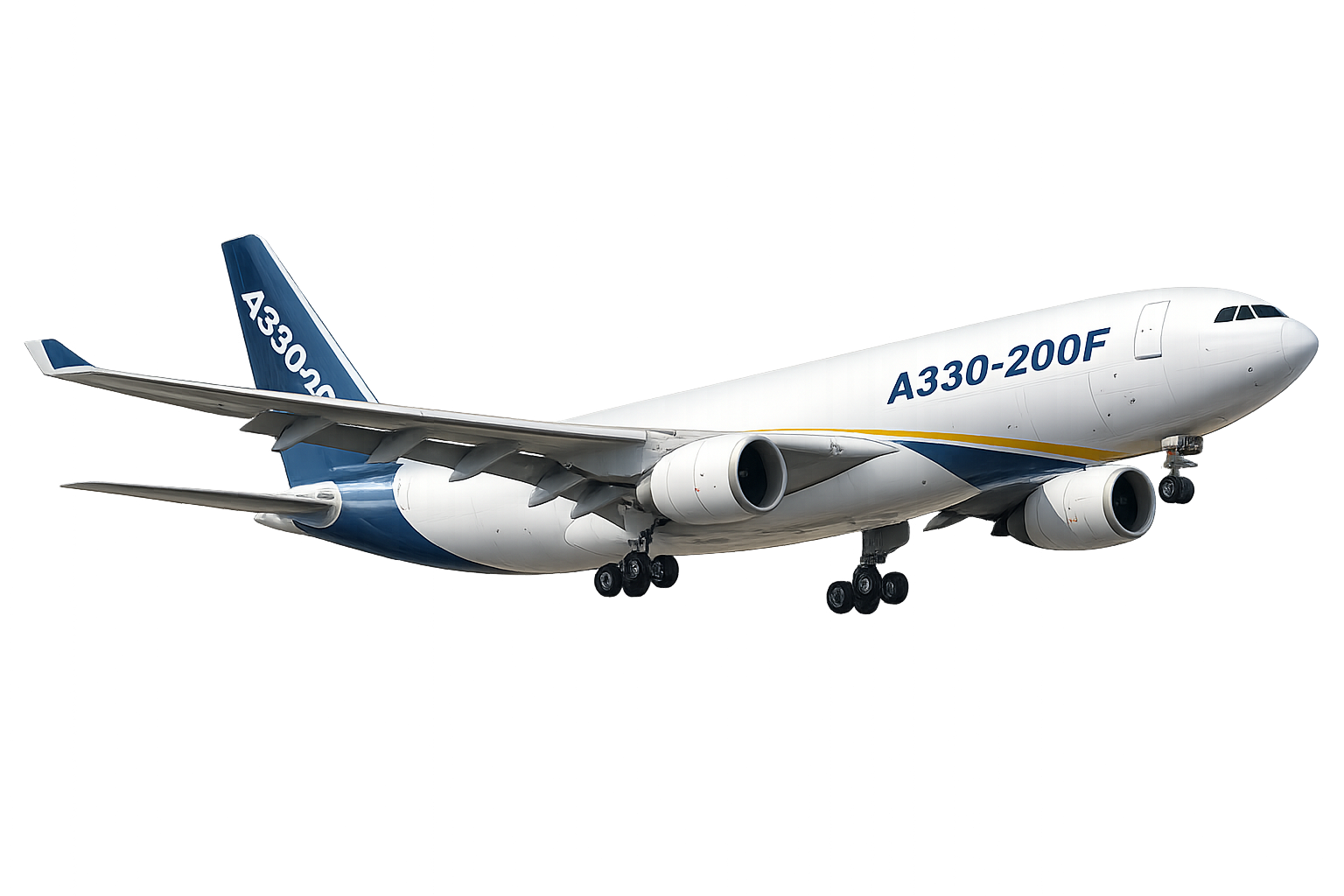

Airbus A330-200F

A330-200F · cargueiro

58,80 m
60,30 m
70 t
Motores2 motores
Configuração e fontes

Até 70 t de carga publicadas pelo fabricante. O desempenho e o alcance variam com o peso transportado.

Passageiros

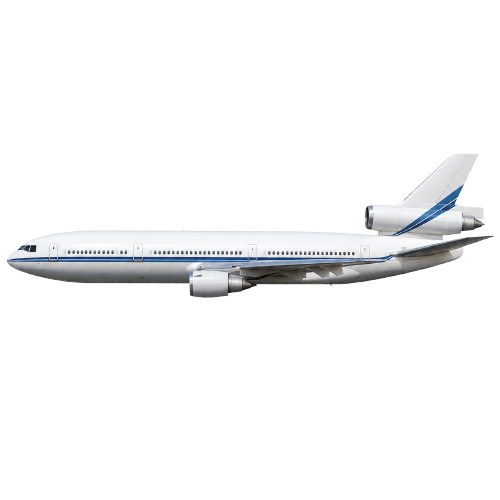

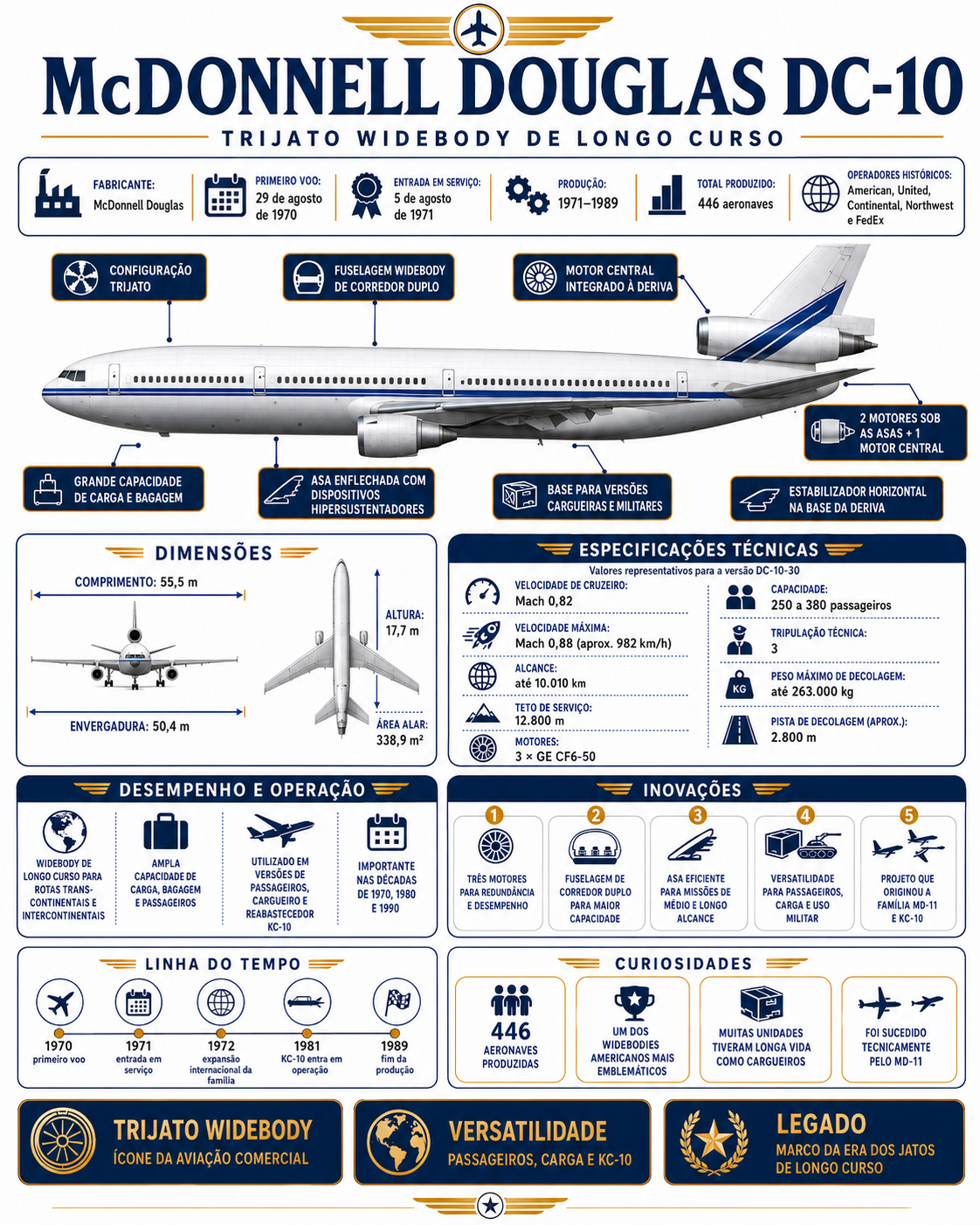

McDonnell Douglas DC-10

DC-10-30 · passageiros

55,35 m
50,39 m
46,18 t
Motores3 motores
Configuração e fontes

Configuração com motores CF6-50C e MTOW de 251.744 kg. Dois motores sob as asas e um na cauda; não representa um DC-10 convertido em cargueiro.

Passageiros

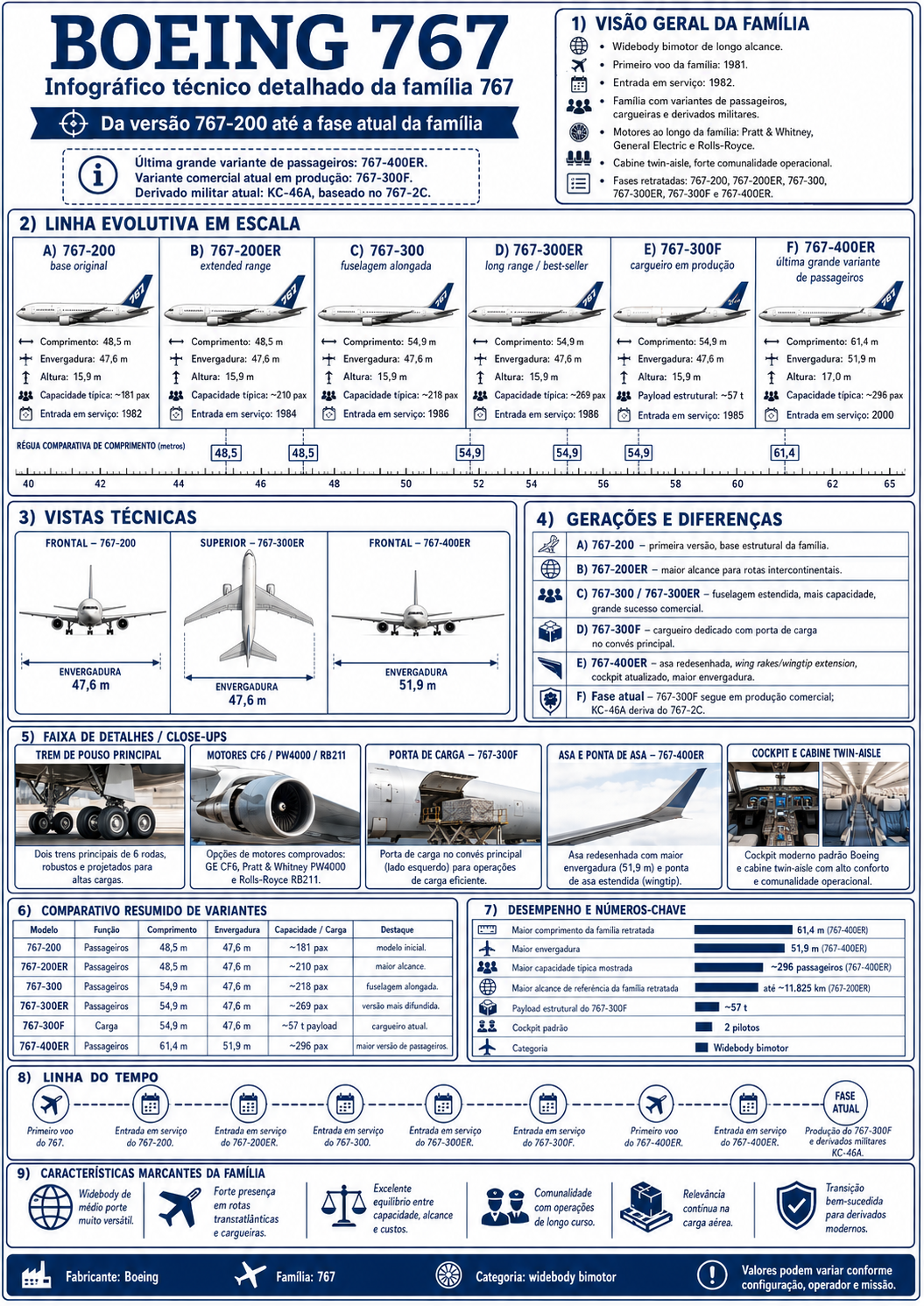

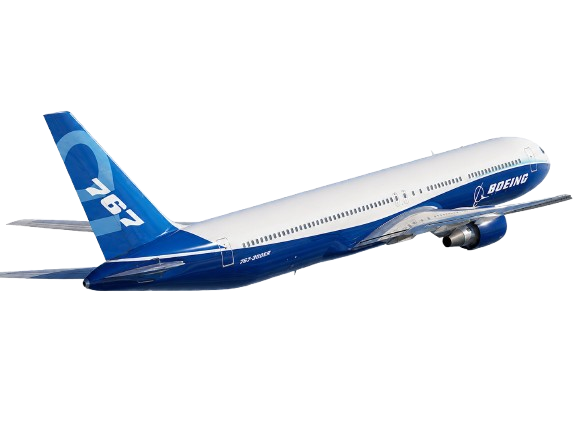

Boeing 767

767-300ER · passageiros

54,94 m
47,57 m
43,8 t
Motores2 motores
Configuração e fontes

Carga estrutural máxima de referência do 767-300ER, tabela 2.1.4, revisão K. Não representa a capacidade do 767-300F.

Passageiros

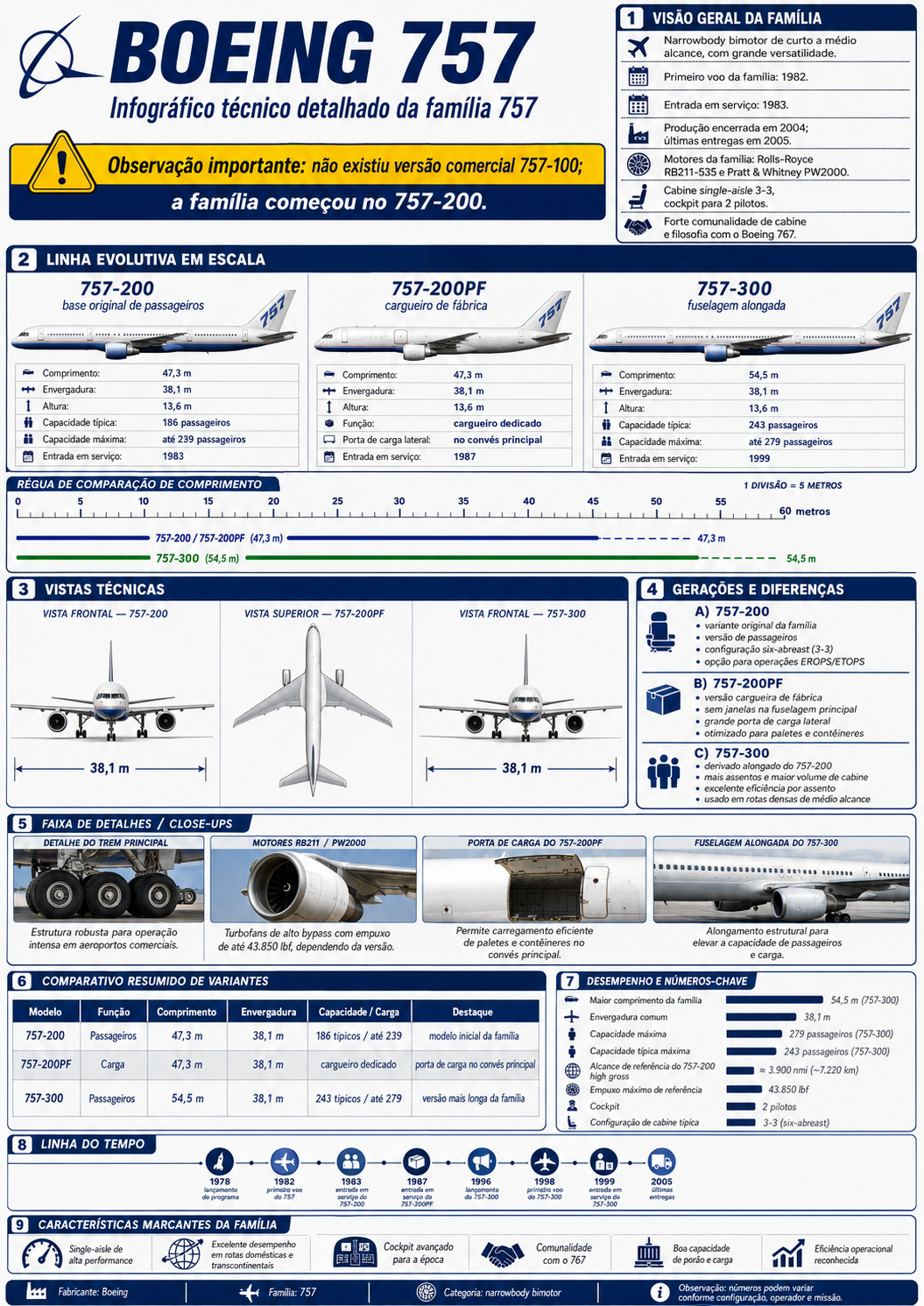

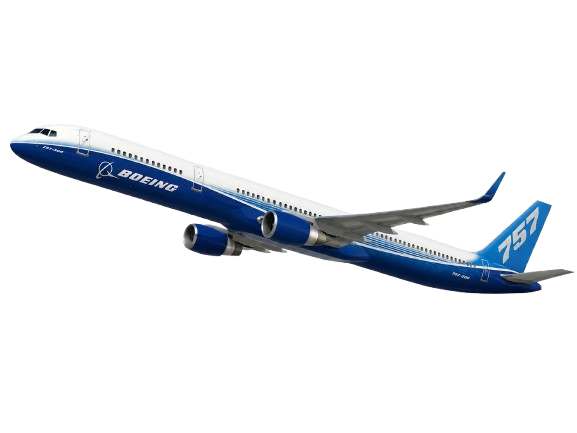

Boeing 757

757-300 · motores PW

54,47 m
38,05 m
30,94 t
Motores2 motores
Configuração e fontes

757-300 com motores Pratt & Whitney, conforme tabela 2.1.4. Comprimento, asa e carga pertencem à mesma variante de passageiros.

Passageiros

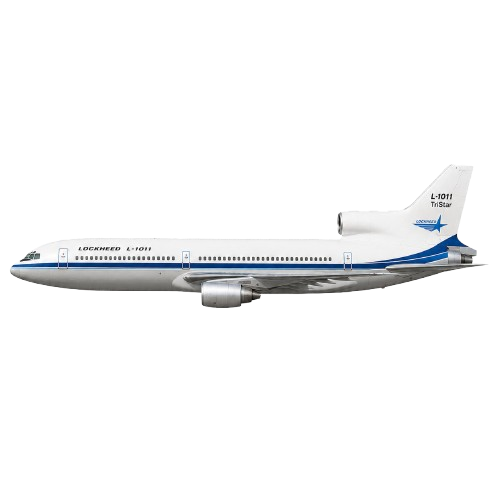

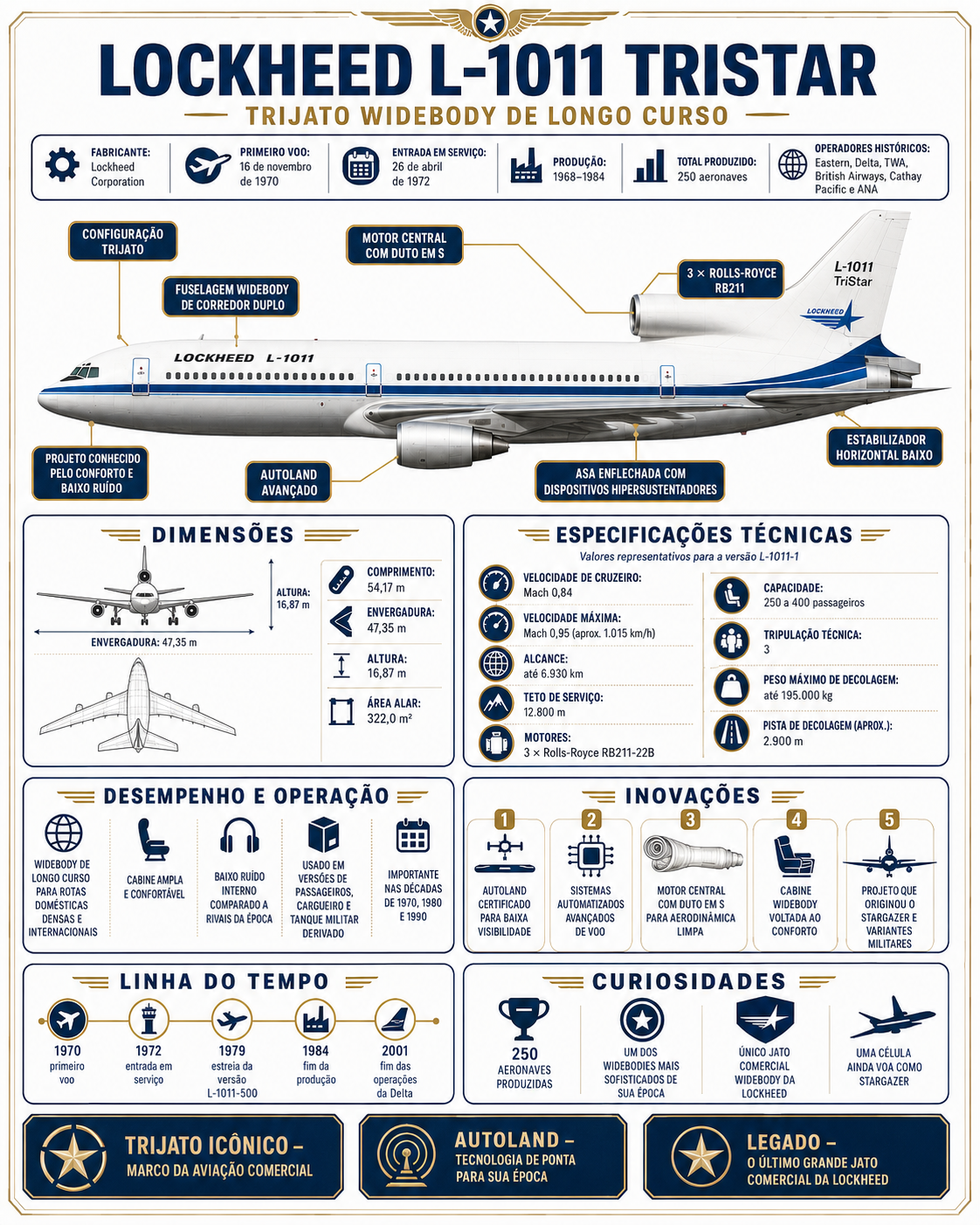

Lockheed L-1011 TriStar

L-1011-500

50,00 m
50,10 m
≈ 42 t
Motores3 motores
Configuração e fontes

Dimensões da brochura Lockheed. Carga arredondada da configuração de referência do estudo NASA/Lockheed de 1985: diferença entre peso máximo sem combustível e peso operacional vazio.

Passageiros

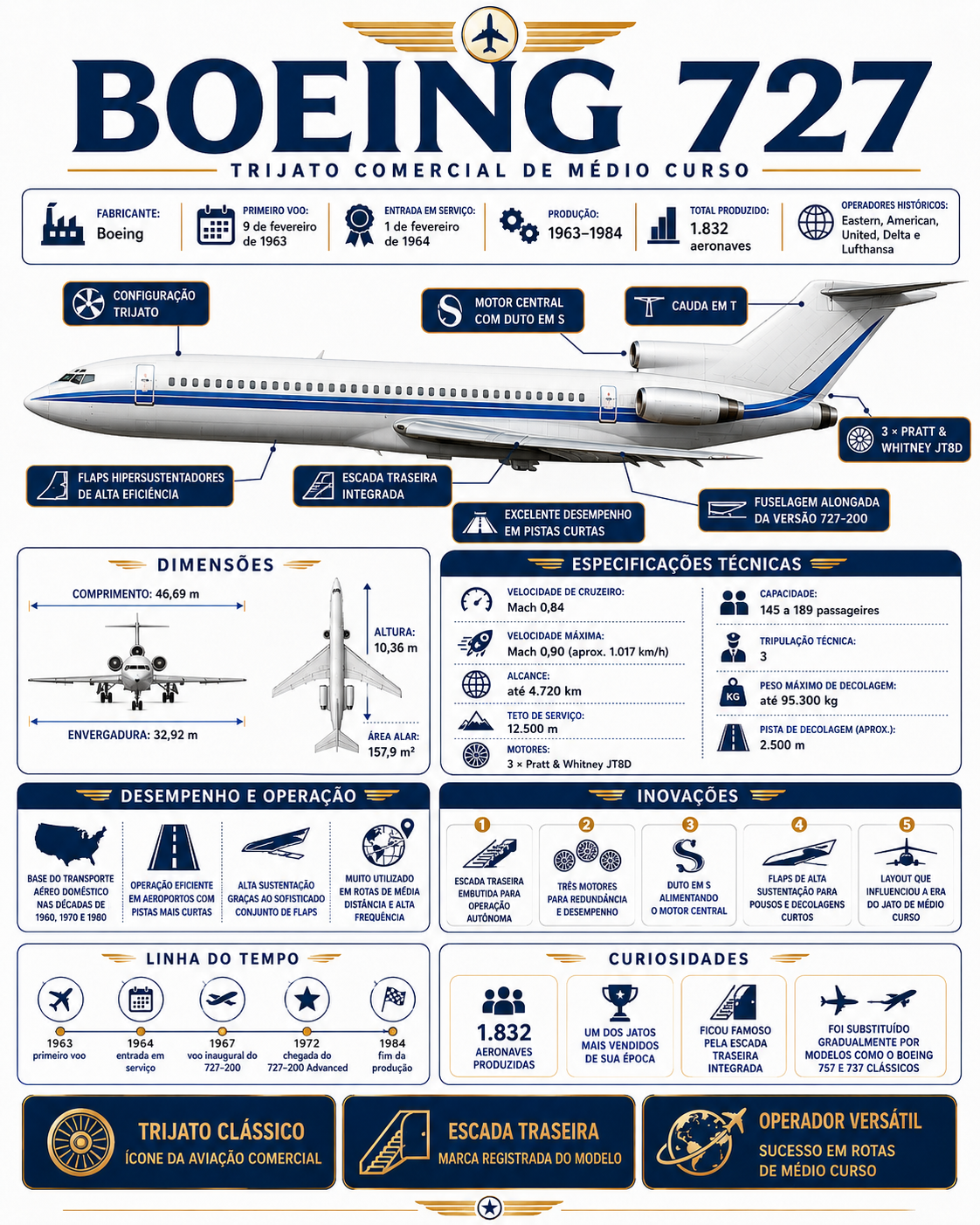

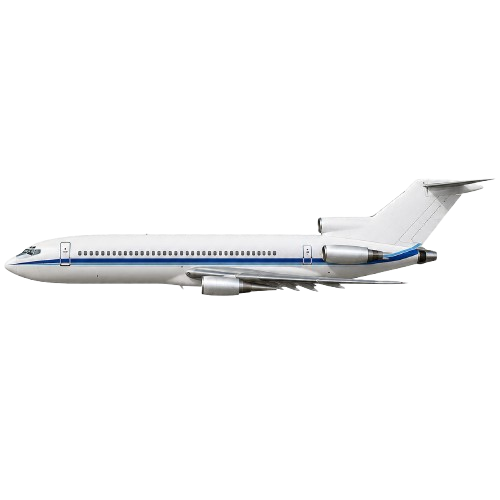

Boeing 727

727-200 Advanced

46,69 m
32,92 m
19,66 t
Motores3 motores
Configuração e fontes

Configuração Advanced de passageiros, MTOW de 95.100 kg. Três motores na parte traseira; a carga refere-se à configuração da tabela do fabricante.

Passageiros

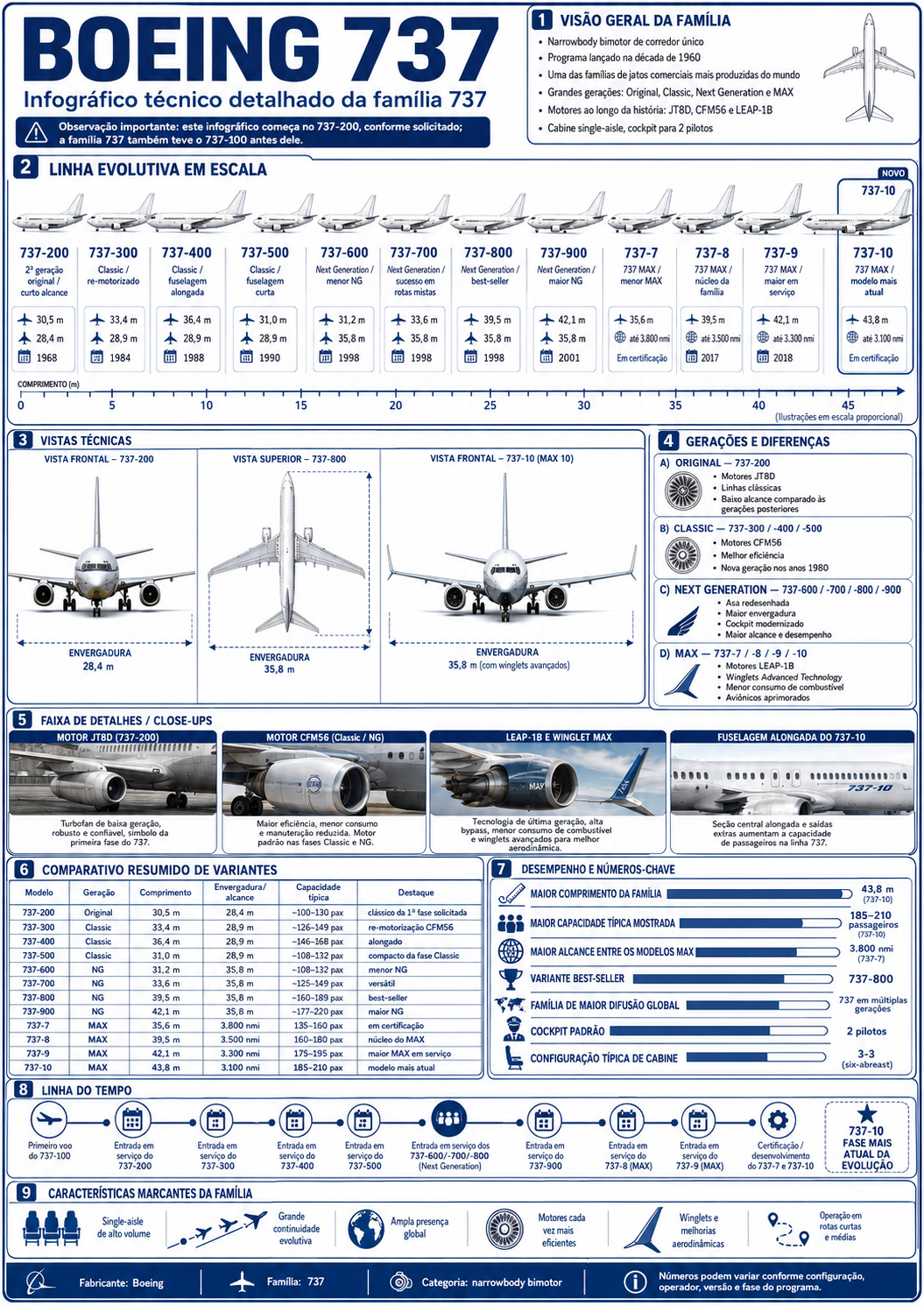

Boeing 737

737-900 · winglets

42,11 m
35,79 m
20,74 t
Motores2 motores
Configuração e fontes

737-900W, tabela 2.1.4: carga estrutural máxima na configuração de MTOW de 79.015 kg. Não representa o 737-900ER nem o MAX.

Executivo

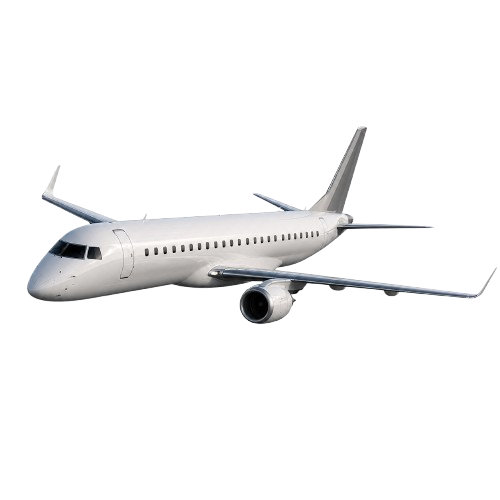

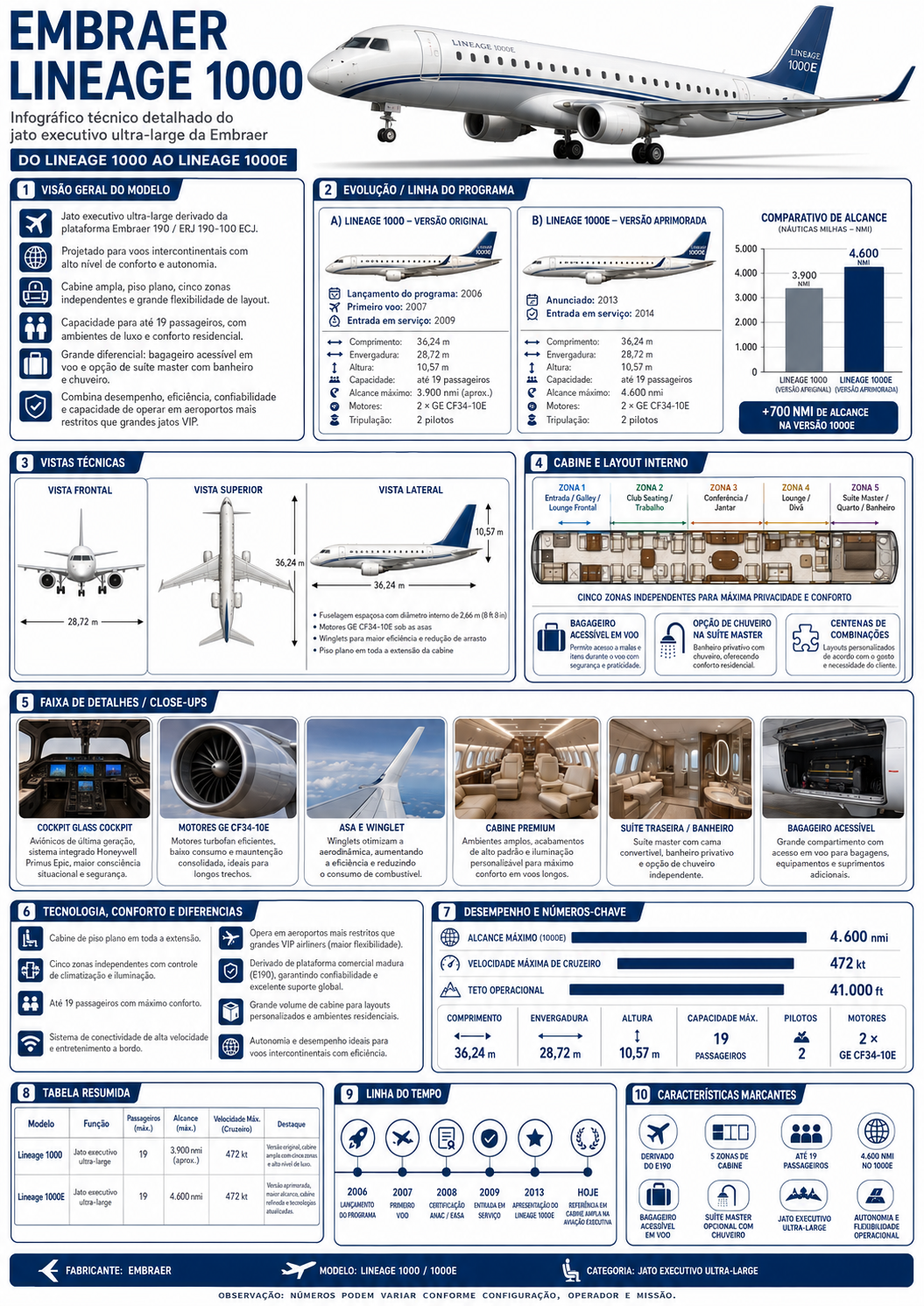

Embraer Lineage 1000

Lineage 1000E

36,24 m
28,72 m
4,37 t
Motores2 motores
Configuração e fontes

Carga útil máxima da configuração executiva do 1000E. A decoração e os equipamentos da cabine influenciam o peso vazio e a carga disponível.

Reconhecimento · Extra

Lockheed SR-71 Blackbird

SR-71A · extra do painel de motores

32,74 m
16,94 m
Não se aplicaEquipamentos de missão
Motores2 motores
Configuração e fontes

Incluído porque aparece no painel de propulsão da página. Transporta sensores e equipamentos de reconhecimento; a carga comercial não se aplica. Não é contabilizada como zero.

Ver o painel de motores ↑
Como ler este infográfico

Mesmo critério. Projetos diferentes.

Comprimento vai do nariz à cauda; envergadura vai de uma ponta da asa à outra. Uma variante identificada representa cada entrada da coleção.

Carga útil é a capacidade na configuração de referência: passageiros, bagagens e mercadorias nos aviões de passageiros; carga nos cargueiros. Não é o peso máximo de decolagem nem a capacidade de combustível. Limites estruturais brutos podem incluir pallets e equipamentos de carregamento.

≈ identifica leituras de gráficos ou valores arredondados. Interior, versão, peso vazio, combustível e alcance mudam a carga disponível. Os valores são referências de projeto, incluindo configurações históricas; não pressupõem carga máxima e alcance máximo ao mesmo tempo.

Fontes técnicas individuais em cada linha · Curadoria: 4 de outubro de 2026.

01 / Engenharia aeronáutica · Especial motores

A força por trás do voo.

Dos dois J58 do Blackbird aos seis D-18T do An-225: conheça os motores que impulsionam 13 aeronaves e famílias em um infográfico completo.

Explorar os 4 vídeos
Engenharia em movimento01 / Vista frontal
CARENAGEMPÁS DO FANCONE CENTRAL
TurbofanO primeiro encontro com o ar.Ilustração esquemática · Rotação ilustrativa
EXPERIÊNCIA SONORA · BOEING 75700:00 / 02:27
65%

Áudio identificado como Boeing 757. Corte genérico de turbofan; fases aproximadas, sem representar parâmetros medidos ou uma variante específica. Entenda o princípio · NASA ↗

Ao terminar, o motor retorna automaticamente à vista frontal.

Raio-X da motorização

Uma aeronave.
Sua força motriz.

Selecione uma família e descubra seus motores.

02motores

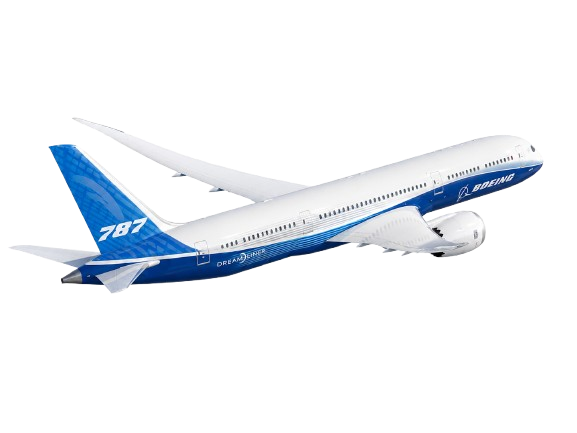

Boeing 787

Turbofan de alto bypass

Motor(es) principais / opções
GEnx-1B ou Rolls-Royce Trent 1000
Fabricante(s) dos motores
GE / Rolls-Royce
Hangar em ação · Acionamento e teste

A força ganha movimento.

Da partida ao detalhe das pás. Acompanhe o motor em uma gravação noturna, com o som original e três momentos para explorar.

Filme técnico04:58 min
Motor em focoRegistro em vídeo
00:00 / 04:58
Pronto para assistirÁudio desligado · você controla
O que você está vendo?

Um motor instalado na asa, filmado à noite, com o fan em movimento e as carenagens superiores abertas. Ao final, a câmera se aproxima da entrada. O fan é o conjunto de pás visível na frente; a turbina fica no interior do motor.

Leitura visual do registro. O vídeo não informa rotação, temperatura ou empuxo medidos.

Hangar em ação · Airbus A350

Airbus A350. Rolls-Royce Trent XWB.

Da partida ao desligamento. Explore o Trent XWB do A350 em uma gravação noturna, com som original, mudanças de ângulo e a entrada do motor em destaque.

Filme técnico02:16 min
Trent XWB em focoRegistro em vídeo
00:00 / 02:16
Pronto para assistirÁudio desligado · você controla
O que você está vendo?

A gravação apresenta o Rolls-Royce Trent XWB instalado no Airbus A350. Acompanhe a entrada de ar, o movimento do fan e as mudanças de som ao longo da sequência. Na segunda parte, o ângulo muda para o outro lado do conjunto.

Trent XWB é a família de motores do A350. A variante específica não é identificada no arquivo.Conheça o Trent XWB ↗

Hangar em ação · Boeing 777

Boeing 777. GE Aerospace GE90.

O GE90 em primeiro plano, à luz do dia. Acompanhe a gravação de acionamento e desligamento do motor do Boeing 777, com som original e três atalhos para explorar o registro.

Filme técnico04:56 min
GE90 em focoRegistro em vídeo
00:00 / 04:56
Pronto para assistirÁudio desligado · você controla
O que você está vendo?

O novo registro mostra a entrada do GE90 sob a asa de um Boeing 777, em um pátio durante o dia. O enquadramento permite acompanhar as pás do fan, a espiral do cone central e os sons do motor ao longo da gravação. O fan fica na entrada; a turbina está no interior do motor.

O arquivo identifica a família GE90, sem informar a variante. Os atalhos dividem a gravação em momentos de observação; não indicam parâmetros medidos nem o instante exato dos comandos do motor.Conheça o GE90 ↗

Hangar em ação · Boeing 787-8

Boeing 787-8. Rolls-Royce Trent 1000.

Uma nova perspectiva do Dreamliner. Explore o Trent 1000 em uma gravação diurna, da vista frontal da aeronave à aproximação do motor, com som original e detalhes do conjunto.

Filme técnico02:59 min
Trent 1000 em focoRegistro em vídeo
00:00 / 02:59
Pronto para assistirÁudio desligado · você controla
O que você está vendo?

A gravação começa diante do Boeing 787-8, com o trem de pouso do nariz e o motor à vista. A câmera se aproxima da entrada do Trent 1000 e, na parte final, volta a um enquadramento mais amplo. Observe a espiral central, o fan e os flashes do beacon sob a fuselagem.

O arquivo identifica o Boeing 787-8 e a família Trent 1000. A variante específica do motor não é informada. Os atalhos acompanham os enquadramentos da gravação.Conheça o Trent 1000 ↗

13Aeronaves e famíliasUm panorama da propulsão
02Motores por aeronave9 registros no infográfico
04Motores por aeronave3 registros no infográfico
06Motores por aeronave1 registro no infográfico

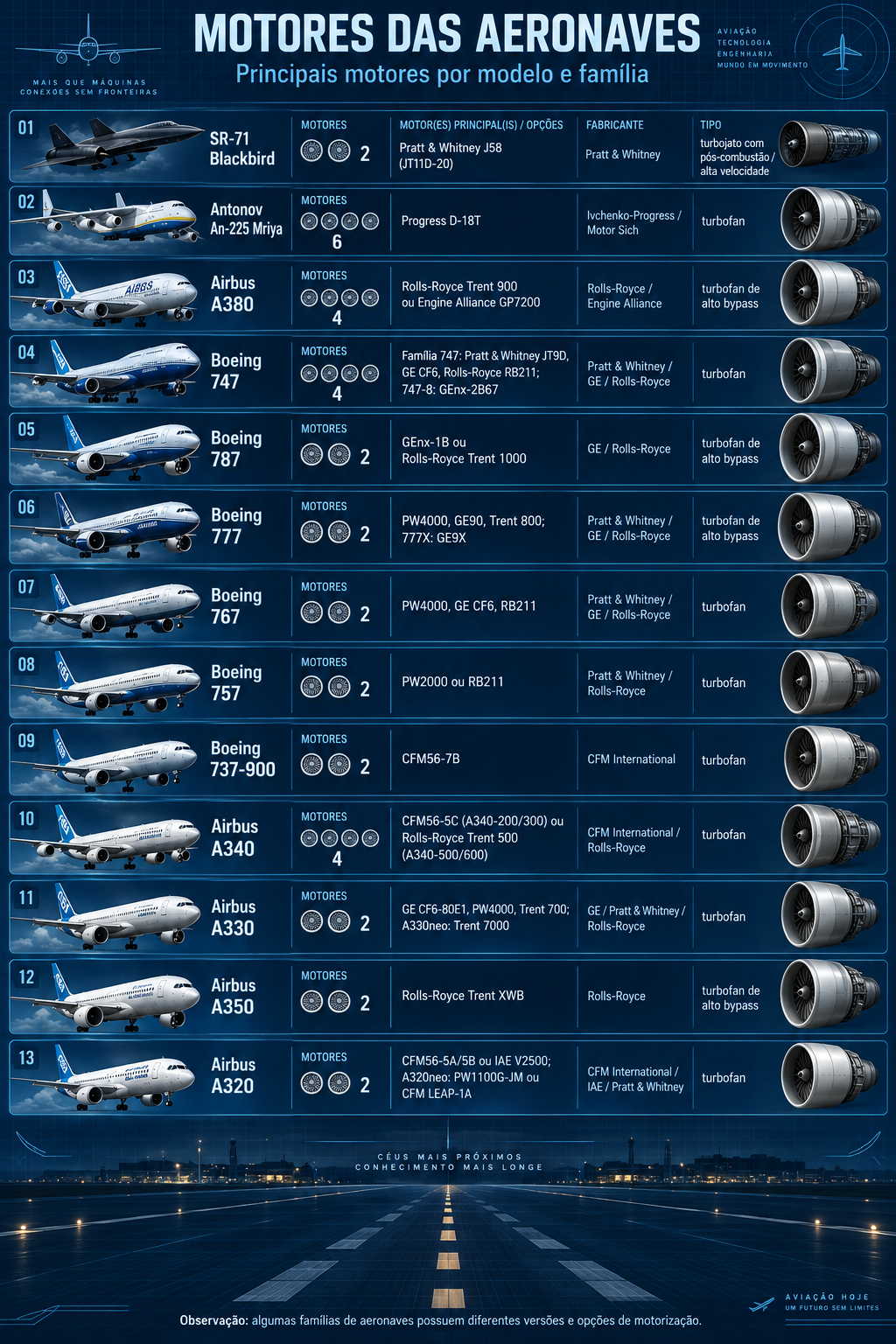

Infográfico original
Motores das aeronaves: infográfico com 13 aeronaves e famílias, de SR-71 Blackbird a Airbus A320. Quantidades, motores, fabricantes e tipos estão transcritos no comparativo abaixo.
Arte integral · principais motores por modelo e famíliaAbrir em outra guia ↗
Para entender de primeira

O que muda entre os motores?

01 Turbojato
O ar entra no motor, é comprimido e recebe combustível. Os gases quentes saem em alta velocidade, produzindo a força que impulsiona o avião.
02 Turbofan e alto bypass
Um grande ventilador na entrada movimenta o ar. Parte dele passa por fora do núcleo: esse desvio é o bypass. Nos motores de alto bypass, uma parcela maior do ar segue por esse caminho.
03 Pós-combustão
Combustível adicional é queimado na saída do motor para aumentar o empuxo — a força de propulsão. A arte destaca essa tecnologia nos motores J58 do SR-71.

Saiba mais: turbofan e pós-combustão · NASA Glenn ↗

Uma família, diferentes motores. As opções listadas variam conforme a versão da aeronave. “Ou” indica alternativas de motorização; a quantidade informa quantos motores equipam cada avião.

Consulta técnica

Todos os motores. Lado a lado.

As 13 entradas da arte, com as versões e opções de cada família.

13 de 13 registros

01SR-71 Blackbird

Motores
2
Motor(es) / opções
Pratt & Whitney J58 (JT11D-20)
Fabricante(s)
Pratt & Whitney
Tipo
Turbojato com pós-combustão / alta velocidade

02Antonov An-225 Mriya

Motores
6
Motor(es) / opções
Progress D-18T
Fabricante(s)
Ivchenko-Progress / Motor Sich
Tipo
Turbofan

03Airbus A380

Motores
4
Motor(es) / opções
Rolls-Royce Trent 900 ou Engine Alliance GP7200
Fabricante(s)
Rolls-Royce / Engine Alliance
Tipo
Turbofan de alto bypass

04Boeing 747

Motores
4
Motor(es) / opções
Família 747: Pratt & Whitney JT9D, GE CF6, Rolls-Royce RB211747-8: GEnx-2B67
Fabricante(s)
Pratt & Whitney / GE / Rolls-Royce
Tipo
Turbofan

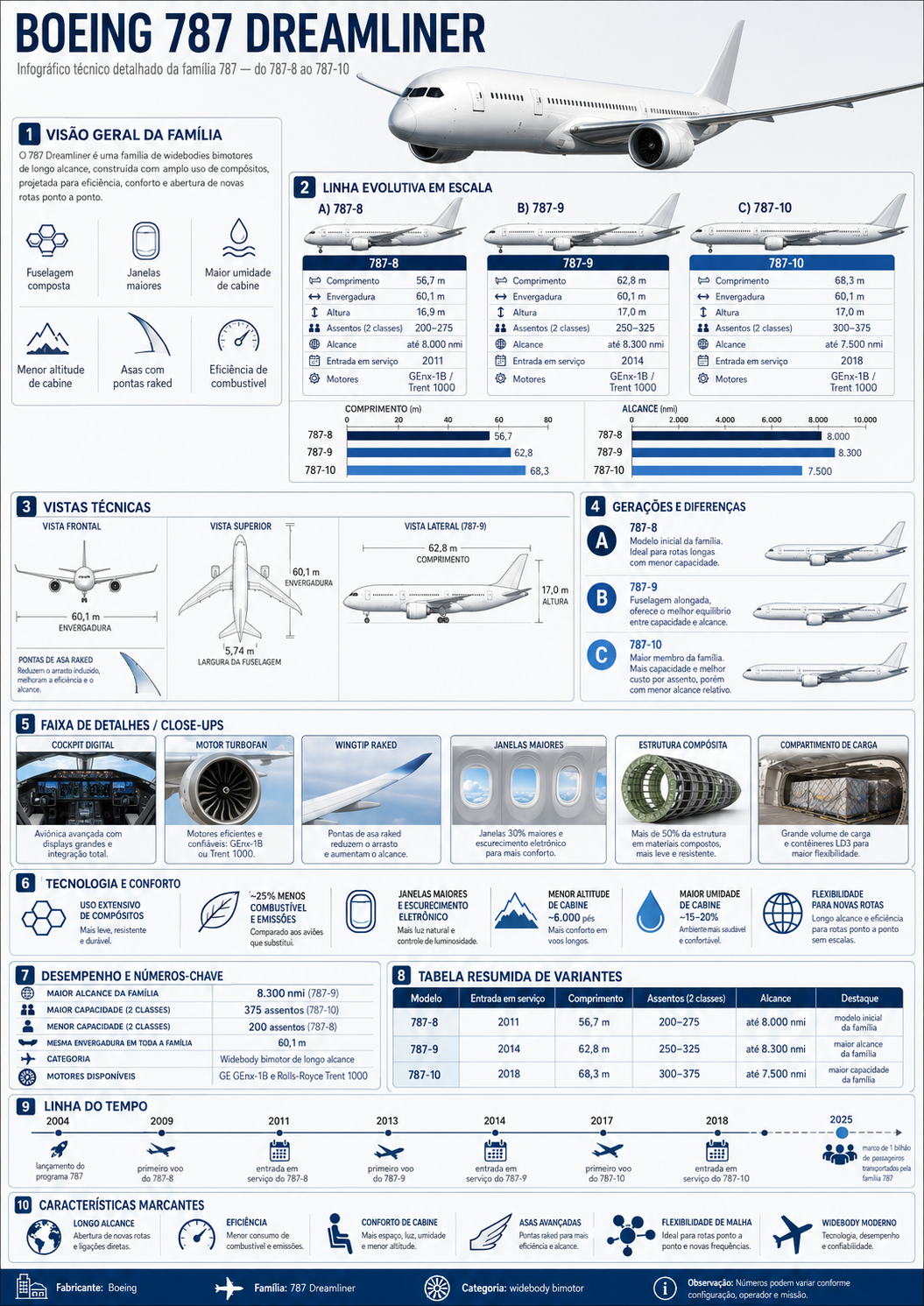

05Boeing 787

Motores
2
Motor(es) / opções
GEnx-1B ou Rolls-Royce Trent 1000
Fabricante(s)
GE / Rolls-Royce
Tipo
Turbofan de alto bypass

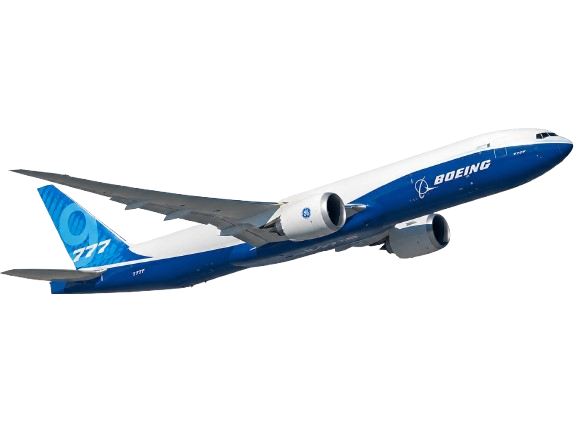

06Boeing 777

Motores
2
Motor(es) / opções
PW4000, GE90, Trent 800777X: GE9X
Fabricante(s)
Pratt & Whitney / GE / Rolls-Royce
Tipo
Turbofan de alto bypass

07Boeing 767

Motores
2
Motor(es) / opções
PW4000, GE CF6, RB211
Fabricante(s)
Pratt & Whitney / GE / Rolls-Royce
Tipo
Turbofan

08Boeing 757

Motores
2
Motor(es) / opções
PW2000 ou RB211
Fabricante(s)
Pratt & Whitney / Rolls-Royce
Tipo
Turbofan

09Boeing 737-900

Motores
2
Motor(es) / opções
CFM56-7B
Fabricante(s)
CFM International
Tipo
Turbofan

10Airbus A340

Motores
4
Motor(es) / opções
CFM56-5C (A340-200/300) ou Rolls-Royce Trent 500 (A340-500/600)
Fabricante(s)
CFM International / Rolls-Royce
Tipo
Turbofan

11Airbus A330

Motores
2
Motor(es) / opções
GE CF6-80E1, PW4000, Trent 700A330neo: Trent 7000
Fabricante(s)
GE / Pratt & Whitney / Rolls-Royce
Tipo
Turbofan

12Airbus A350

Motores
2
Motor(es) / opções
Rolls-Royce Trent XWB
Fabricante(s)
Rolls-Royce
Tipo
Turbofan de alto bypass

13Airbus A320

Motores
2
Motor(es) / opções
CFM56-5A/5B ou IAE V2500A320neo: PW1100G-JM ou CFM LEAP-1A
Fabricante(s)
CFM International / IAE / Pratt & Whitney
Tipo
Turbofan
02 / Seleção de hangar · Engenharia & história

Ícones em destaque.

Quatro perspectivas da aviação: explore cada aeronave, descubra suas características e abra o infográfico completo.

04Aeronaves em destaque
BoeingSeleção 01 / 04
Boeing 747-8Ampliar aeronave
Família 747-8Acervo aeronáutico
Destaque principal

Boeing 747-8

747-8 Intercontinental e 747-8F

A variante avançada da família 747, com fuselagem alongada, novos motores e wingtip inclinado.

  • 76,3 m
  • GEnx
  • 747-8F
Categoria
Very large aircraft
Perfil de operação
Longo alcance e carga pesada
Explorar infográfico PDF / direitos
Escolha o próximo destaqueImagem e ficha atualizadas ao selecionar
03 / Dossiê aeronáutico

Leve o hangar
com você.

Toda a coleção em um único PDF de apresentação. Imagens, famílias aeronáuticas e infográficos técnicos organizados para continuar a descoberta mesmo offline.

Conteúdo
Aeronaves e infográficos
Formato
PDF completo
Leitura
Online e offline
Baixar dossiê completoPDF
Sistema de download pronto0%
A barra acompanha a preparação do arquivo após o clique.
04 / Arquivo visual completo

Um hangar. Muitas histórias.

Aeronaves, famílias e variantes reunidas em fichas visuais. Encontre um modelo e explore suas características, imagens e infográficos.

23de 23 aeronaves

Entenda os termos: widebody = fuselagem larga;narrowbody = fuselagem estreita;pax = passageiros;nmi = milhas náuticas.

Continue a descoberta

O próximo voo começa com uma pergunta.

Explore os conceitos por trás das máquinas no Centro de Aprendizagem ou acompanhe as aeronaves no painel de voos do portal.

Centro de Aprendizagem Explorar voos
